断路器频繁跳闸的原因和解决方法

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

断路器频繁跳闸的原因和解决方法

发布日期:2019-05-23 作者:来源于网络 点击:

这段时间是用电高峰期,总是会接到客户打来电话。都是说一个问题——老是跳闸。无论是新建的配电室,还是已经运行多年的配电室。

一酒店配电室新建刚投入使用,使用过程中总是出现低压跳闸现象。经检查发现,低压断路器的出厂额定电流,与配电室实际额定电流相差甚远,在使用前,未对断路器数值进行调整。
 高峰期连续多次低压跳闸,跳闸无规律。经检查发现,跳闸时间与设备的负荷变化一致。最终发现,从未对断路器数值进行调整。

一商业综合体配电室,高压跳闸,213回路低压未跳闸,造成内部越级跳闸。经检查发现,低压断路器的出厂设置,未根据实际负荷做出相应调整。

经过这段时间对近20个配电室的检查发现,竟然有80%-90%的配电室,在使用断路器前未根据实际负荷,重新调整设置,这样就导致了断路器,未起到选择性保护的作用,该跳闸的时候不跳闸,不该跳闸的时候却跳闸了。

首先,要注意变压器低压侧进线断路器的选型,再确定脱扣器整定值(长延时和短延时),最后校验是否满足变压器保护整定的要求

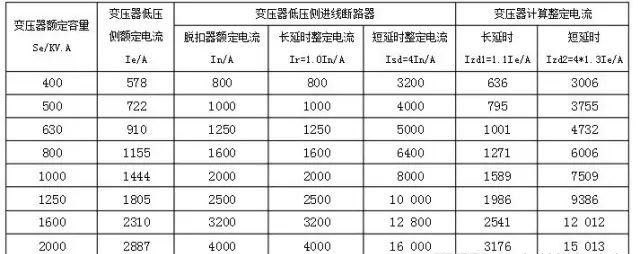

表1为常用的成双配备的变压器

低压侧进线断路器有关数据




下面就以额定电流为2000KvA的变压器为例,变压器低压侧额定电流2887A,变压器长短延时计算为长延时 Izd1=1.1Ie/A

  1.1*2887=3176A

  短延时 Izd2=4*1.3Ie/A

  4*1.3=15013A

  所以我们要选用断路器的长延时整定电流>变压器的长延时,即4000>3176断路器的短延时整定电流>变压器的短延时,即16000>15013这样的断路器选型时合理的。

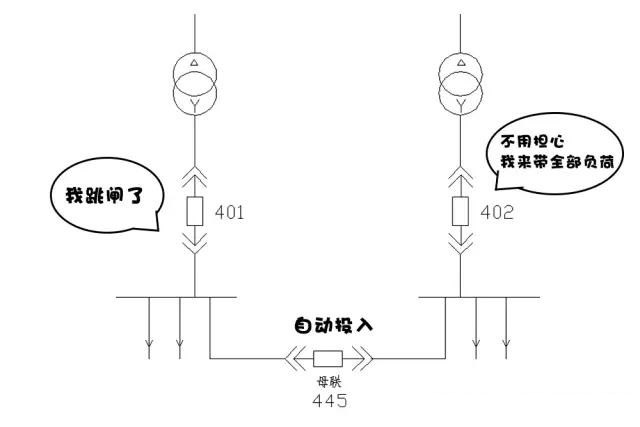

  我在根据表格说明一下:变压器低压侧选用的,进线断路器脱扣器,额定电流与变压器低压侧,额定电流之比为1.38倍,工程设计中也是这样配置的,而且与北京市电力公司文件,京电营[2006]33号《奥运场馆及配套设施配电系统电气设计审核管理办法(暂行)》通知中,关于配电室0.4 kV断路器长延时过电流整定值,为变压器低压侧额定电流1.3倍的规定是一致的。因为成双配备的变压器低压侧系统接线为:正常时单母线分段运行,母联手动投入或自动投入,一回路进线电源失电时,另一回路进线应带全部负荷。


变压器的负荷率一般在65% ~75% 左右,所以在进线断路器长延时过电流整定值,为变压器低压测额定电流1.38倍时,一回路进线电源失电,母联断路器手动或自动投入时,另一回路进线断路器不会跳闸,即不会扩大故障面,但要考虑变压器过载运行,允许时间不宜过长否则会影响变压器寿命,这可根据变压器的过载率及负荷情况,适当切断一些不重要的负荷。
