低压配电柜类型分类有哪些?

发布日期:2019-08-05 作者:来源于网络 点击:

低压配电柜是指有一个或多个低压开关设备和相应的控制,测量,信号保护等元件,以及所有内部的电器和机械的相互连接及结构部件组装成的一种组合体。

低压配电柜的额定电流是交流50Hz,额定电压380v的配电系统作为动力,照明及配电的电能转换及控制之用。

低压柜的型号有GCS,GCK,MNS,GGD,PGL...

PGL,GGD型号主要为固定式配电、GCK,GCL ,BFC ,MNS型号为低压抽出式开关柜。

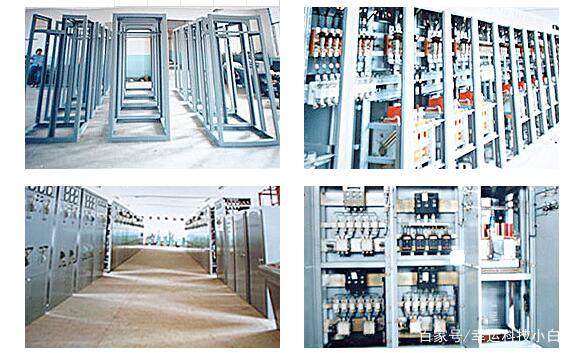

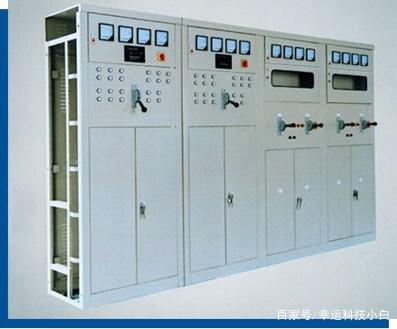

PGL型号:户内安装,开启式双面维护的低压配电装置。 配电柜的基本结构采用钢板及角钢焊接组合而成。柜前有门,柜面上方有仪表板,为可开启的小门,可装设指示仪表。并列拼装的柜,柜与柜间加有隔板,减少了由于单柜内因故障而扩大事故的可能。柜后骨架上方有主母线安装子绝缘框上,并设有母线防护罩,防止上方坠落金属物体造成主母线短路的恶性事故。中性母线装置在柜下方的绝缘子上,保护接地系统的主接地点焊接在骨架的下方,仪表门也有接地点与壳体互连。PGL型交流低压配电屏分为:低压计量柜、低压进线柜,电容补偿柜、市发电转换柜、母线联络柜、低压出线柜。

GGD型号:柜架用8MF冷弯型钢材局部焊接拼装而成,构架上分别有按E=20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性。用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构,柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便,门的折边处有橡胶镶条。柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。 柜体的顶盖,可在需要时拆除,便于主母线的装配和调整。

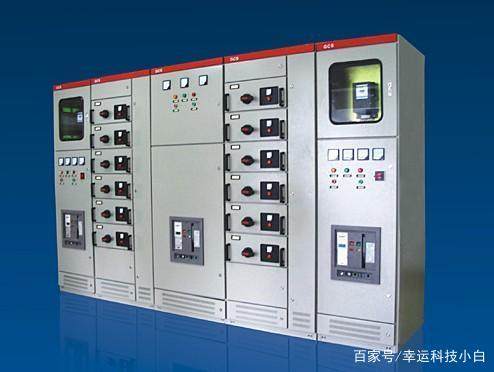

GCK型号:防护等级:IP30、IP40,外型尺寸宽*深*高mm:600(800、1000)*800(1000)*2200,馈电电路最大电流:3150A,抽屉回路最大电流:3150A。

GCL型号:柜体采用薄壁异型型材拼装而成,强度高,性能好,重量轻,框架、门板等构件用环氧粉末涂料静电喷涂,涂层均匀,绝缘性能好,经久耐用。在MCC方案中,柜体内部分成五个区域:水平母线区、垂直母线区、功能单元区、电缆室、中性接地母线区。各区互相隔离,保证线路正常运行,有效地防止故障扩大。功能单元采用抽屉结构、插入结构和固定结构三种,使检修安全、方便,可缩短事故停电时间。


MNS型号:MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。 MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。采用高强度阻燃型工程塑料,有效加强了防护安全性能。
