电气设备的装配以及布线工作，几乎每位电工同行都从事过。面对这司空见惯的工作，部分同行认为只要将电器设备安装固定牢，将导线按图纸连接到指定位置就万事大吉，没有什么可注意的！其实不然，多年的从业经历告诉笔者，这貌似简单无奇的工作流程中却大有文章，否则一个考虑不周就有可能影响到整个系统的正常平稳运行！不信的话且看下列内容。
     一、对于电控系统来讲，合理安排布局工程内电器设备安装位置，是关乎整个系统成败的先决条件。在这个过程中，大家应做到高、低压电器设备合理分开布置，切不可将不同电压等级的电器设备胡乱集中到一起！针对变频器、软启动器、伺服控制器等具有一定电磁干扰特性的电器设备，同低电压等级的接触器、继电器、可编程控制器PLC等设备间要留有足够大的间隔距离，以防电磁干扰污染到这些电器设备的正常运行。

     在安装紧固电器设备的过程中，对待以塑料/塑胶材质居多的电器设备，还应注意到紧固过程中用力的均衡。例如一只底部有四个固定螺栓孔的CJT交流接触器，如果只安装两条或三条固定螺栓，势必会导致接触器底部受力不均而出现碎裂等故障！
     二、当电器设备安装到位后，紧随其后开展的便是布线工序。这个工序除了要求正确外，还需大家在以下五个方面加以注意：
     ①、对于电控主回路电源线，应按照规定使用不同颜色的导线加以区分。笔者曾亲见一同行在装配三相四线控制柜时，原本该使用四种颜色导线进行的装配工作，他居然仅使用一种绿色导线包打天下！

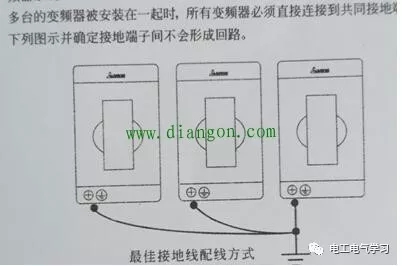

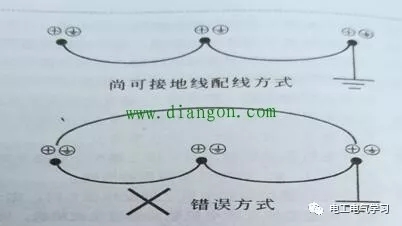

 ②、忽视变频器、高低压柜、宜昌箱式变电站等电器设备接地措施。实际工作中漏接/忘接接地线的现象时有发生，甚至错误的串联单点接地现象也屡见不鲜！

     ③、部分同行在布线过程中，往往只关注导线的整齐，而忽视了导线余量留取工作。

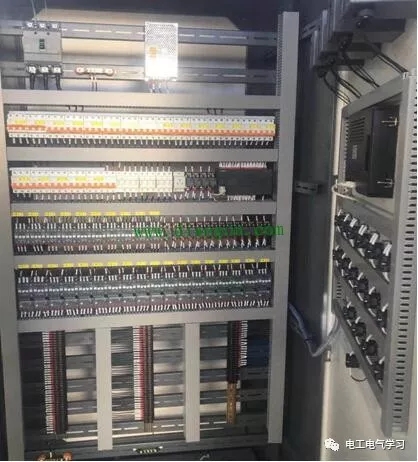

     ④、在实际所接触到的电控系统中，有部分同行随心所欲不按照左主（主回路）右辅（辅助/控制回路）、上进（电源）下出（负荷）等约定俗成的惯例进行布线作业，所布导线杂乱无章宛如天女散花般！如此一来，为日后排查检修工作带来了极大的不便。

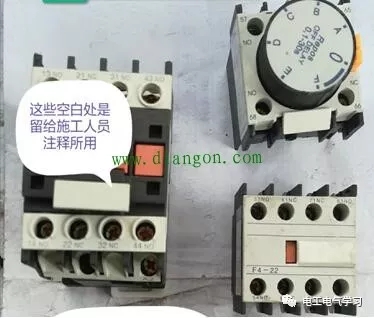

     ⑤、布线工作中，有相当部分的同行图省事未对所布导线套入对应图纸的号码管；对所用继电器、接触器也未加以代号标记甚至是按钮功能也不做注释……如此一来给用户操作和日后排故势必造成影响！

     以上这些电器装配及布线过程中的瑕疵或错误，均是笔者在日常工作中不时看到的。今将其罗列出来，意在使广大同行能在日后工作中引以为戒。
