如何设计预装式箱式变电站(公开课)低压典型方案

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

如何设计预装式箱式变电站(公开课)低压典型方案

发布日期:2019-11-19 作者: 点击:

在低压箱变中低压部分常采用 GGD 柜和抽屉柜,GGD 柜多用于普通配电场合,

其负荷允许因故障及检修造成的停电;而抽屉柜多用于动力配电场合,负荷较重要,

通过抽屉互换可减少停电时间,保证供电连续。

低压部分分类方法:

1、按回路分类:低压进线柜、低压馈线柜、电容补偿柜。

2、按柜形分类:GGD、MNS、GCS、GCK。

GGD 是根据市场需求设计,适用于发电厂、变电所、工业企业等电力用户作为交

流 50HZ,额定工作电压 380V,额定电流至 3150A 的配电系统中作为动力,照明及配

电设备的电能转换、分配与控制之用。

1) 柜上部留有母线室,具有良好的隔热通风措施;

2) 柜门采用暗铰链与框架相连,安装、拆卸方便;

3) 柜体顶盖用铰链和框架相连,可从柜顶放置母线;

4) 外形尺寸为 600(800、1000、1200)×600(800)×1900(2200),可根据需

要做非标尺寸。

MNS 分为标准型和经济型。该产品标准化程度高,结构简单,框架为模数 E=25mm

的“C”型材组装而成,安全性好,大量采用高强度阻燃工程塑料组件。抽屉内具有

可靠的机械联锁,使用时更加安全可靠。

1) 抽屉回路规格:8E/4、8E/2、8E、16E、24E;

2) 有效安装空间 1800,单元模数高度为 200,最多可装 36 个出线回路;

3) 现有产品:标准型(采用侧出线电缆组件)、后出线(采用后置式电缆组件)、

经济型(插接件与抽屉注塑件一体);

4) 标准型外形尺寸:600×800(1000)×2200、800×600(800、1000)×2200、

1000×600(800、1000)×2200;

5) 经济型外形尺寸:600×800(1000)×2200、800×800(1000)×2200、1000

×800(1000)×2200;

6) 额定电流:水平母线至 4000A;垂直母线至 1000A;抽屉主回路至 600A;抽

屉辅助回路 10A。

GCS 是我国自主开发的,具有较高技术性能指标,造价相对较低,能够适应我国

电力市场需求与发展的低压抽出式开关柜,分为标准型和经济型。

1) 抽屉回路规格:1/2 单元抽屉、1 单元抽屉、1.5 单元抽屉、2 单元抽屉、3 单

元抽屉;

2) 有效安装空间 1760,单元模数高度为 160,最多可装 22 个出线回路;

3) 现有产品:标准型侧出线(采用棒式转接件出线)、后出线(采用后出线转接

件)、经济型(插接件与抽屉一体);

4) 标准型外形尺寸:600×800(1000)×2200、800×600(800、1000)×2200、

1000×600(800、1000)×2200;

5) 经济型外形尺寸:600×800(1000)×2200、800×800(1000)×2200、1000

×800(1000)×2200;

6) 额定电流:水平母线至 4000A;垂直母线至 1000A;抽屉主回路至 600A;抽

屉辅助回路 10A。

GCK 经济实用,成本低廉,可灵活地根据客户需求进行各种方案组合。

1) 抽屉回路规格:8E/2、8E、16E、24E,

2) 有效安装空间 1800,单元模数高度为 200,最多可装 18 个出线回路;

3) 外形尺寸:600×800(1000)×2200、800×800(1000)×2200、1000×800

(1000)×2200;

4) 额定电流:水平母线至 4700A;垂直母线规格根据客户需求定;抽屉主回路至

600A;抽屉辅助回路 10A。

MNS、GCS、GCK 三种柜型除具有固定式、抽屉式外,还可根据需要加固定分割

单元,例如 400A 以上的出线回路若采用抽屉式安装则抽屉尺寸过大,操作检修不便,

采用固定分割单元安装就比较方便。

上述四种低压柜均可在低压箱变中应用,可满足用户的各种需求。

按功能分类:普通配电、动力配电、无功补偿、电能计量。

当采用两组变压器供电时,可相应地增加一个进线柜和一个联络柜。

下面介绍低压部分典型方案,GGD 典型方案见表 7,抽屉柜典型方案见表 8。

1)低压 GGD 型(固定式)典型方案共 12 种,进线方案 4 种,馈线方案 6 种,补

偿方案 2 种。如下表:

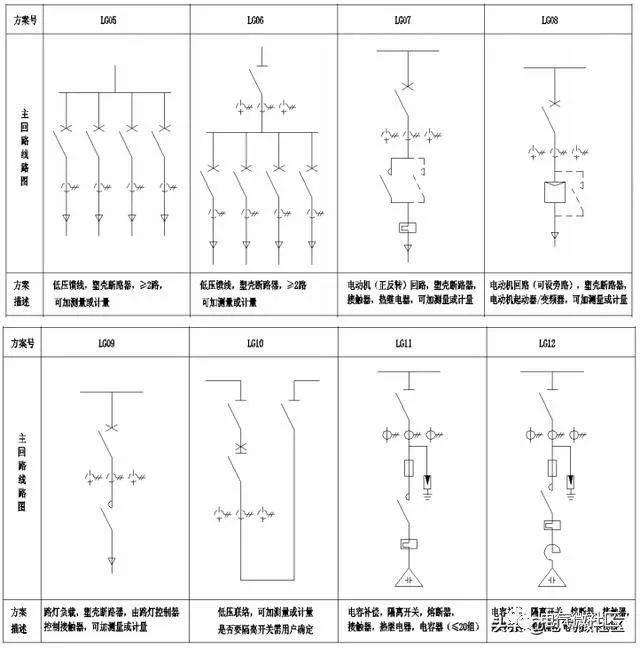

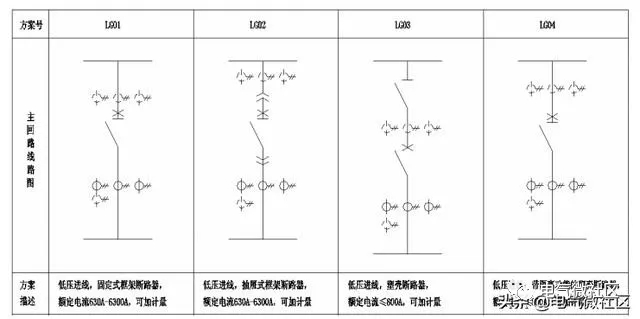

表 7 低压 GGD 型典型方案


如何设计预装式宜昌箱式变电站(公开课)低压典型方案

表 7 低压 GGD 型典型方案


如何设计预装式宜昌箱式变电站(公开课)低压典型方案

表 7 低压 GGD 型典型方案

2)低压 MNS、GCS、GCK 型(抽屉式)典型方案共 10 种,进线方案 2 种,馈线

方案 6 种,补偿方案 2 种。如下表:

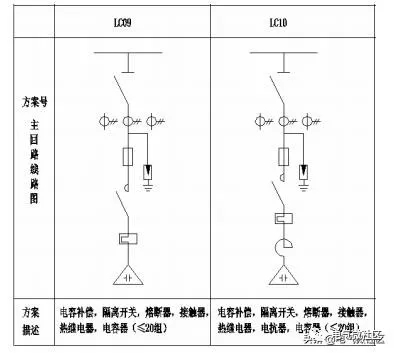

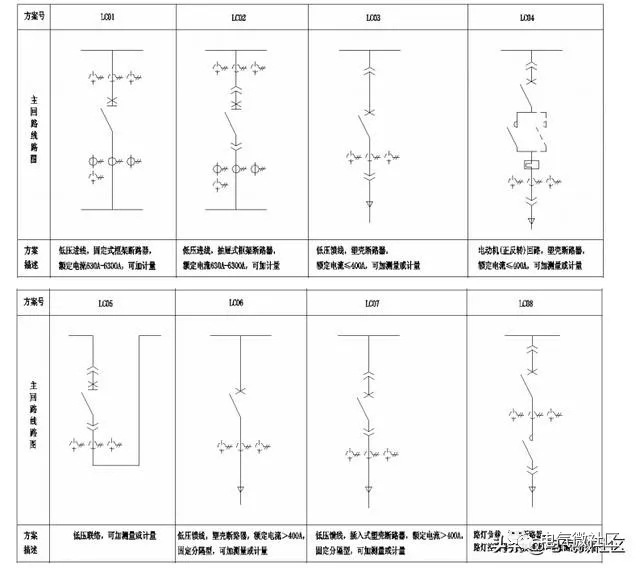

表 8 低压 MNS、GCS、GCK 型典型方案


如何设计预装式(公开课)低压典型方案

表 8 低压 MNS、GCS、GCK 型典型方案

如何设计预装式箱式变电站(公开课)低压典型方案

表 8 低压 MNS、GCS、GCK 型典型方案

3)方案说明

对于额定电流为 630A 及 800A 的低压进线,是采用框架断路器还是塑壳断路器需要与用户协商,综合考虑技术经济因素再确定。框架断路器带隔离功能,有些塑壳带

隔离功能,价格稍贵。塑壳断路器一般分为配电用和电动机用,脱扣器分为热动-电磁

(延时+瞬时)型和电磁(瞬时)型,通常配电用塑壳断路器采用热动-电磁型脱扣器,

对于电动机,如果已配置热继电器作为过载保护,则只需采用电磁型脱扣器。63A 以

下的出线回路可采用微型断路器。电容补偿当电容超过 10 组时建议采用两面电容柜:

主柜+辅柜。

关于柜体尺寸:要根据柜内元器件配置、箱变布置、柜前或柜后检修以及用户要

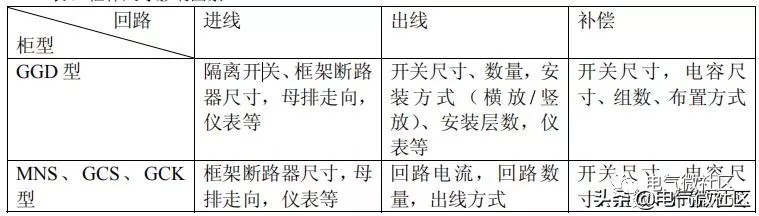

求来综合确定最合理的柜体尺寸。表 9 列出了确定柜体尺寸时要考虑的因素。

表 9 柜体尺寸影响因素


如何设计预装式箱式变电站(公开课)低压典型方案

表 9 柜体尺寸影响因素

对于重要负荷常用到双电源自动转换开关,也可通过继电器搭建逻辑回路控制两

路电源断路器实现。
