高低压配电柜、配电箱生产技术有哪些要求?

发布日期:2019-11-22 作者: 点击:

湖北高低压配电箱一般是将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电箱。配电箱在生产的时候需要遵循一定的技术要求研制,对于配电箱的性能、质量和技术都能得到保障。今天就来体介绍一下配电箱生产技术要求是什么?希望可以帮助到大家。

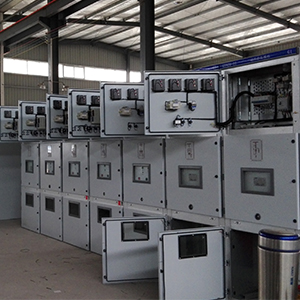

高低压柜,湖北高低压配电柜,宜昌箱式变电站

一、技术性能参照引用的国家规范和标准:(不限于此)

1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》

2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》

3、GB2681-1981 《电工成套装置中导线颜色》

4、GB4208-1993 《外壳防护等级(IP代码)》

5、GB7251-1987 《低压成套开关设备》

6、GB9466.1-1997 《低压成套开关设备基本试验方法》

7、GB50303-2002 《建筑电气工程质量验收规范》

8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》

9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》

10、IEC439-1 《成套低压开关设备和控制设备》

11、湖北高低压配电箱系统图的相关参数要求。

二、配电箱的机械、外观要求:

1、配电箱的外涂层颜色应根据甲方的要求进行静电喷塑,涂层应附着牢固,颜色均匀,无皱纹、剥落、斑点、漏喷等不良现象,在距离1米处观察无明显色差和反光,表面平整、干净,无凹坑、划痕等损伤现象。箱中使用的其它有镀层的零部件,也应保证无剥落、斑点、漏镀、生锈等不良现象,外表质量都要达到与上同等要求。箱内应干净,除应提供给用户的资料和零配件及相应其它国家规范要求的附件外,箱内不得有杂物、灰尘等。

2、配电箱的机械要求。配电箱箱体选用的钢板厚度不小于1.5mm,配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成,钢板箱门、钢板盘面厚度不小于2.0mm,背板厚度不小于3.0mm,导轨结实,配电柜的结构应完整坚固。同时在非落地式配电箱背面的左下角和右上角焊出两个承耳,承耳采用40X4的扁钢,扁钢长度为10CM。箱内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱的安装方式等符合国标、图集、设计图纸体参数的要求(相应图纸由我方提供),预留的进出线开孔或敲落孔应有相应的密封附件,在进出线装配完毕后能保证达到三级密封要求。配电箱的焊接、螺栓连接均应牢固,焊缝应均匀、光洁,无焊皮、焊穿、气孔等不良现象;螺栓连接应有平、弹簧垫圈,外露丝扣2-5扣。配电箱内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

3、配电箱的铭牌和电路图:每台配电箱的铭牌须采用金属制铭牌,铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五项。铭牌应固定在前面板显见处,体位置应美观合理,固定要求牢固。箱、柜附有主电路图、系统图、原理图、二次控制图等,电路图中各参数要求与实物相一致,并要过塑处理,用2mm厚阻燃性透明板嵌于箱门后,重要控制二次回路也需附图,随配电箱配套供货。

三、电气性能的要求:

1、配电箱内总开关、分开可采用施耐德、ABB、穆勒产品,住户配电箱内漏电开关采用电磁式产品;小型配电箱带门箱体钢板(是电解板)不小于1.5mm厚,颜色另定,箱内有足够的排线空间,独立的零线地线接线柱,生产前需送样品经甲方、监理工程师施工方认可,所有强电箱均采用冷轧电解板制作,在表面处理前,需经甲方、监理到现场检验后方可。

2、配电箱总开关到分开关要用铜排连接(不能有裸导体)并符合规范验收要求,不能用铜线连接;总开关的出线导线截面和不能小于进线的截面;回路标注要用塑料条打字并固定牢靠。

3、接地及保护装置:所有的箱均应在箱结构上焊接有主接地端子,主接地端子应与接地箱内的较大接地导线匹配,并要求在接地端子处做出规范要求的接地端子标符号,且保护接地系统的母线在全长范围内均应做黄绿双色并有PE字母标识。箱上应装有与金属基础连接直径不小于6㎜的专用接地螺栓。箱的箱体金属板、框架、所有活动门、做隔离二层板、带电导体的金属板、装有36V以上电器的门、盖板等导电部件用铜编制涮锡带与箱体上的接地端子进行可靠的连接,保证箱柜体中的正常运行不带电的金属部件与接地系统连接的连续性,成排(单个)安装的箱组装后的系统接地电阻不大于10Ω。

铜质保护接地导体的截面积当相导线为16mm2及以下时与相导体同面积,但不得小于10 mm2,16mm2-35 mm2以下时采用16mm2导体,35mm2及以上应采用不小于相导线面积一半的导体。接地系统中使用的裸编织铜线两端要压接铜接线端子并进行搪锡处理,起PE系统连接作用的结构紧固件应使用专用的接地平弹垫圈,其它接地系统中使用的内六角螺栓配件也均需使用专用接地配装件或符合国家规范、规程对接地系统特别要求的零部件。对容易直接接触到的导电部分,要求将带电部分进行绝缘或用挡板、隔板进行防护。

4、箱内的电气元器件选用:所有元器件应严格按照图纸进行选用,图纸上未注明的辅助性器件应选用取得生产许可证的厂家的合格产品。所有产品上的元器件均应保证能满足产品性能的要求,厂家并应提供元器件的产地证明、供应商资质、规格型号、断路器分断能力、电磁式漏电断路器的证明文件等。元器件在箱内的安装应紧固,不得有打滑或损坏镀层现象,并有防松措施,紧固件(含后期接线用螺栓或螺钉)应配置齐全。

5、箱柜内的配线安装:

(1)、母线须为高导电率、电镀锡、矩形实心裸铜排制成,湖北高低压配电柜的母线、母线联接和裸导体须符合GB7251-87、ZBK36001-89标准中关于载流量和温升限量的要求,母线弯曲处不准有裂纹,表面不得有压痕、凹坑、毛刺等缺陷;母线涂层应均匀,无流痕、刷痕、皱纹等缺陷,搭接面不得粘漆,同一元件同一侧涂层界线应一致,与接触面的距离相差不得大于5mm。相色的要求为:L1相(A相)为黄色、L2相(B相)为绿色、L3相(C相)为红色、中性线(N线)为淡蓝色、保护接地线(PE线)为黄绿双色;直流电源的正极为棕色、负极为蓝色,接地中线为淡蓝色,相线和中性母线须为同等截面。

母线在箱内的排列要求层次分明、美观合理,相色标的位置应整齐一致;母线的搭接部位要求搪锡,使用的紧固螺栓要求镀铬,外露丝扣3-5丝,搭接要平整、自然,连接紧密可靠并有防松措施;后期安装接线用紧固件应配置齐全;母线的支持件应牢固可靠,排列布置合理,能承受设计要求的电力负荷和热应力;母线穿越金属隔板时,应在穿越处加强定位固定;绝缘导线与母线进行固定时采取防转动措施,严禁利用接触面的摩擦力作为防转动措施;箱内设置保护接地导体,保护接地导体的截面积应按前述第1条执行。对容易直接接触到的母线排,要求用绝缘性挡板、隔板进行防护,接板或隔板的厚度不得小于5mm,无法用挡板或隔板进行防护的母线应用与相色相同的热缩套管进行护套(安装维护操作时易触摸到的接线端子也要求加护套)。

(2)、绝缘导线的配线要求:绝缘导线应根据图纸中该回路所带断路器额定电流选用但电流回路不得小于2.5mm2,其它回路不得小于1.5mm2,绝缘等级符合GB50303-2002的要求。绝缘导线采用铜芯多股软线,导线的颜色要求同上。绝缘导线的连接应采用符合JB2436标准的冷压铜质接线端子进行连接,并要求采用专用压接工压合,接线端子与多股软铜芯线的压合应牢固、紧密。导线在箱内走向合理,固定牢固美观,导线弯曲不能有死弯,应留有维修的间距。并要求预留外进线的固定用紧固件,导线布设时不得贴近带电部件和尖锐边角处,同一回路导线穿过金属孔洞时所有相线和中性线应从同一孔穿过,并要求在穿孔部位加上光滑的衬套。同一端子上不应超过二根导线,应采用过渡端子进行连接,导线连接要求牢固可靠。端子上的螺丝钉应配置齐全,同时预留适量备用端子孔。导线的两端要求有清晰、牢固的打印编号,编号应与所提供的电路原理、控制图一致。连接固定件与活动件的导线预留裕量,并要求用套管加以保护,在活动件运动时不得受到损伤。

(3)、接零母线和保护接零母线上预留接线用螺栓,数量不得少于该箱中回路数量,并有齐全的连接用螺栓等配件。

6、电气连锁的要求:本工程中的双电源供电的配电柜和配电箱,要求进行电气联动,电气联动装置动作灵敏可靠,部分断路器采用分励脱扣,其相应的接线应接至接线端子,并要有明确的标记。

7、配电箱的防护要求:配电箱均要求能在三级污染的条件下运行,即配电箱柜的防护等级达到IP3X。所有箱柜体用的钢板、型钢在喷涂前进行除油、除锈、磷化处理,其它金属件均应有防腐蚀能力,否则采取防腐蚀措施进行处理。配电箱柜中所用的所有绝缘是自熄性材料。

8、配电箱的试验要求:配电箱按照GB50171-1992和相关国家规范、标准进行各种电气性能的检、试验并由厂家将各项检、试验数据及有效的检、试验报告提供给甲方、监理。设备进场后按照电气装置安装工程电气设备交接试验标准(GB50150)进行交接试验,试验合格后方可接收。

9、配电箱采用二层包装,内层为塑料保护罩,外层用木箱包装,木箱和箱体间的间隙用泡沫板进行填充固定牢固,保证配电箱在包装箱中不会产生大的位移。配电箱在装箱时须在其内放置一定数量的干燥剂包。其它未尽事宜按JE3084-82《电力传动控制站的产品包装与运输规程》的要求执行。产品到场后包装完整无损伤,封箱标志完好,开箱时厂家、甲方、监理在场,由厂家或厂家委托甲方拆除包装,甲方、监理代表对包装拆除过程进行监督,随箱附带的装箱清单、产品合格证、出厂检验报告、厂家资质、箱体3C认证、交用户的资料(使用说明书、电路图、配线图等)、规定及合同要求的备品、备件、专用工等应齐全、真实、有效。开箱时应做好对产品的开箱状况的记录,多方签字确认后方可进行交接验收手续。

10、其它未提及的配电箱的电气性能均应能满足《建筑电气工程质量验收规范》GB50303-2002、《电气装置安装工程低压电器施工及验收规范》GB50254-1996、《低压成套开关设备基本试验方法》GB9466.1-1997等相应国家规范、标准的要求。

配电箱严格按照图纸上的参数和要求进行生产,如有变更则按照变更后的图纸进行生产。配电箱生产前提供配电箱色卡供甲方、监理、施工单位选色,色卡确定后方可进行生产。

四、铭牌及各种标识

1、所有提供的铭牌、指示、警告标识有中文表示。公司主要生产及销售,高压成套开关柜(KYN28、HXGN)、交流低压配电柜(GGD、GCS、GCK)、综合配电箱(JXF、JP)、箱式变电站、XL动力柜、高压电缆分支箱,变压器销售及维修。

2、铭牌内容应符合国家有关标准规定,其材料应是耐腐蚀、耐磨的金属材料,牢固着于设备显著位置。
