宜昌箱式变电站基础施工方法

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

宜昌箱式变电站基础施工方法

发布日期:2019-12-09 作者: 点击:



1
基础土方开挖



对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。




2
接地工程


为便于安装设备,扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴,接地网施工的焊接作业由专业人员焊接操作。




3
垫层施工


本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固,施工过程中应严格控制基础位置,防止模板发生位移。

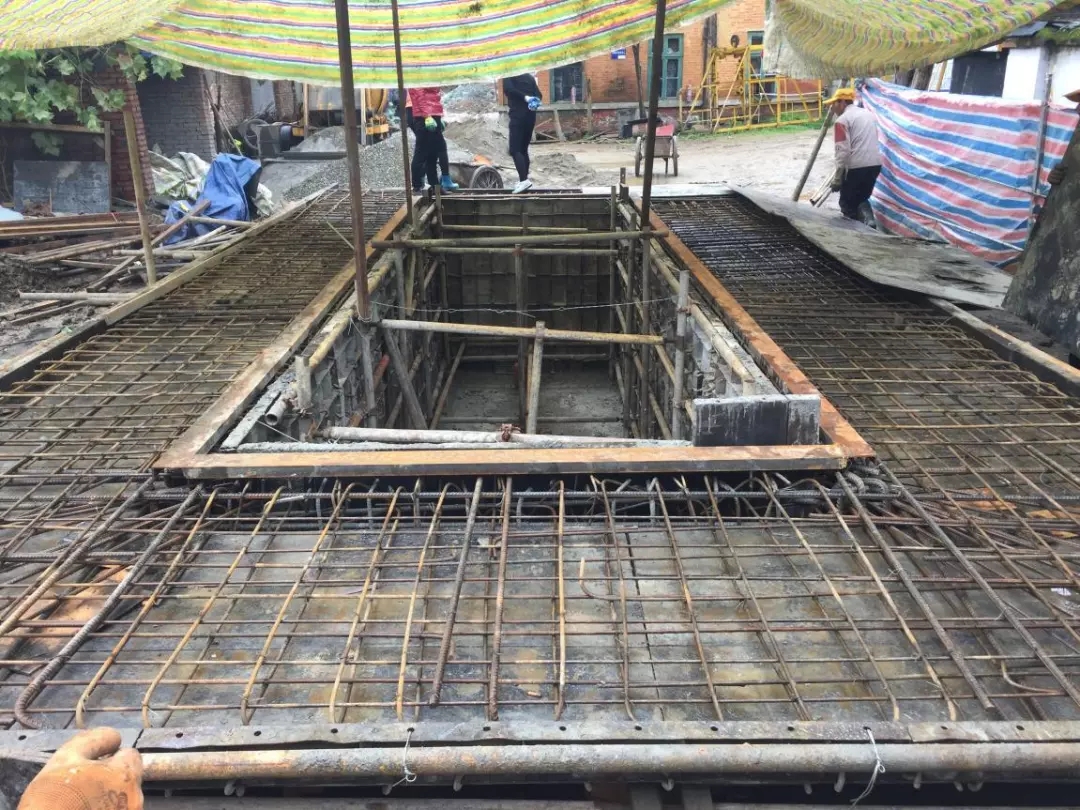

    基础钢筋绑扎

底板厚200mm,双层双向配筋二级钢Φ14@200。钢筋的制作绑扎要严格按照设计要求施工,绑扎完毕后验收合格后方可进行下一道工序施工。




基础砼的浇筑


本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行,浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼,要确保震捣密实。基础砼浇筑后,表面收光,并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。

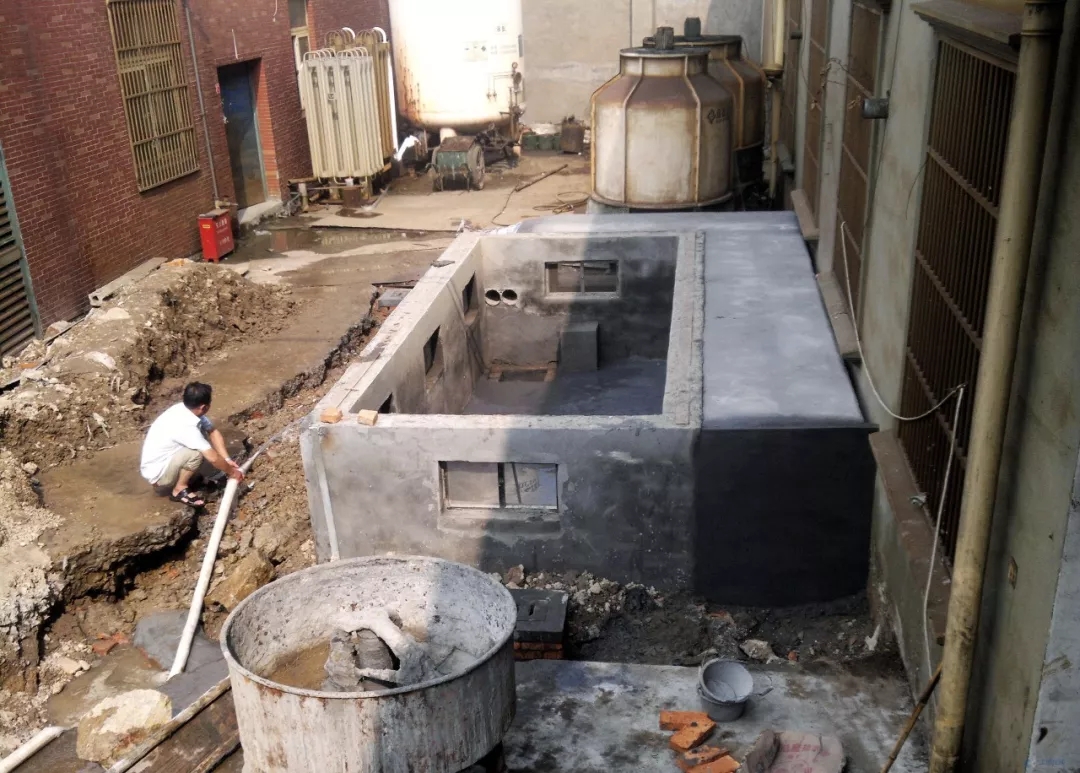

基础排水系统及砌体墙


为防止是施工雨雪天气坑内渗水,导致设备锈蚀,要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm,壁厚2mm电缆穿管,两头打 喇叭口形。电缆穿管后用油棉丝塞紧,或其他防火。且内外做1:2.5水泥砂浆防水抹面,厚20mm,要求砂浆饱满,不得有空隙。维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级钢,蹬梯为Φ14的二级钢,间距200mm。底部设集水槽和预埋排污管相连。



混凝土压顶


砖墙顶面用370*200的混凝土压顶,压顶为C25混凝土,纵筋为二级钢4Φ14,箍筋为二级钢Φ14@200。在压顶上均匀预埋200*200*12的刚板,预埋刚板背面有爪形勾钩(圆钢4 Φ14,L=15cm埋于圈梁内。压顶在砖墙砌筑高度不超过20mm时开始支模浇筑。


质量保证措施


1.接地装置安装完毕后,要在晴朗的天气,地面湿度达到规范规定的时候,方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。

2.墙体砌筑高度每天不应超过1.2m。

3.土方回填时,严格把好回填材料使用检验关,不含植物残体、垃圾等杂志。

4.土方回填必须按规定分层夯压密实,确保回填土的密实度。

5.砌体的转角处 交接处应同时砌筑。当不能同时砌筑时,应按规定留槎、接槎。

6.墙上留置临时施工洞口,其侧边离交接处墙面不应小于500mm,洞口净宽度不应超过1m。


安全措施

施工前,施工负责人要向操作人员做专项技术安全交底。

现场电器设备要有漏电保护器,电缆应设可靠绝缘。

基坑内施工人员尤其是排水施工人员必须做好防触电措施,戴好绝缘手套,穿好绝缘雨鞋。

模板拆除前必须确认混凝土强度达到规定,并经拆模申请批准后方可进行,要有混凝土强度报告,混凝土强度未达到规定严谨提前拆模。

砌筑前进行安全检查,现场操作环境、安全措施和防护用品及机具符合要求后方可施工。

砌筑墙体时应搭设脚手架。

脚手架上堆砖高度不得超过3皮侧砖,同一块脚手架板上操作人员不得超过二人。

施工中不得踩踏砌体。
