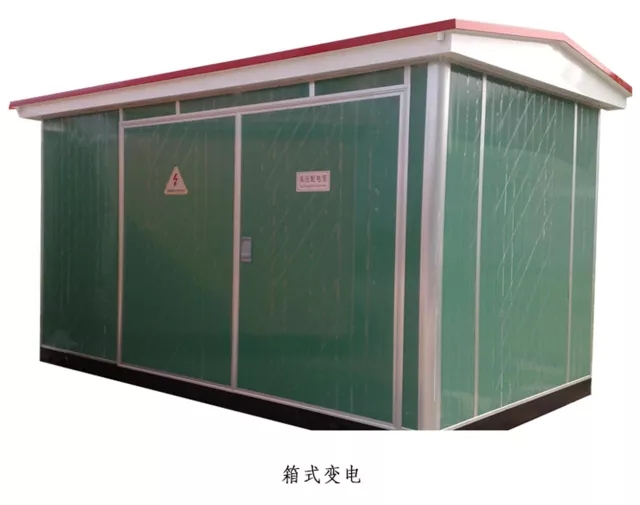

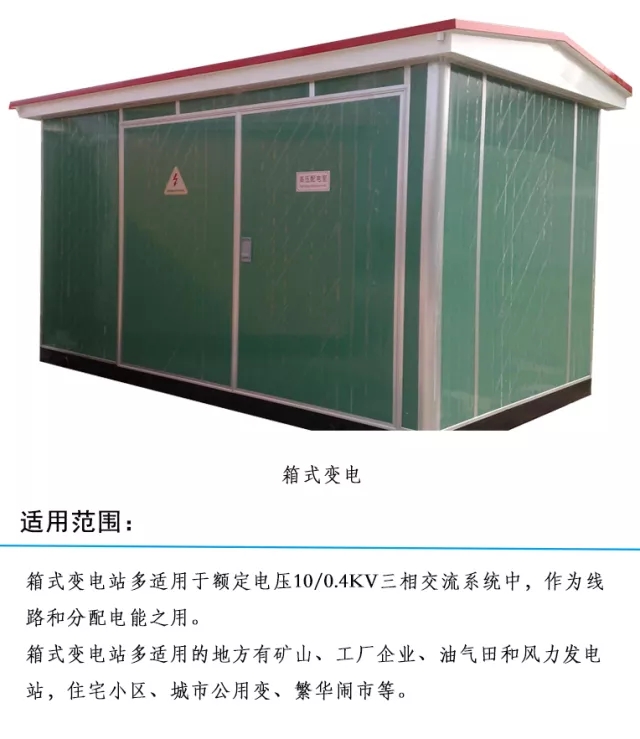

宜昌箱式变电站是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。
下面电老虎网带大家分析一下如何选择合适的箱式变电站。
1、根据工程用电负荷的重要性及建设地点的高压电源确定箱式变电站的高压进线电压等级。
2、根据工程所在地电网系统的短路容量、线路阻抗等参数进行短路电流计算,以便确定供电元件。
3、进行负荷计算,并考虑适当余量后选择变压器的容量。
4、根据用户情况和环境条件选择合适的变压器类别(普通油浸变压器、密封式油浸变压器、干式变压器等)。
5、根据负荷情况选择恰当的低压出线回路数,确定低压断路器的容量,并预留适当的备用出线回路。
6、选择站址时应尽量靠近负荷中心,减少进出线电缆的长度,并应考虑便于进出线,便于维修及不影响景观环境等因素。
7、根据安装环境条件采取防止水淹的措施。
8、做好接地装置的安装。
9、基础做法与设备安装应满足所选用箱式变电站产品资料的要求。
箱式变电站不同结构的优势

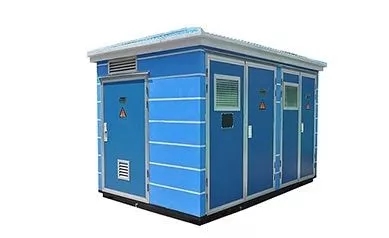

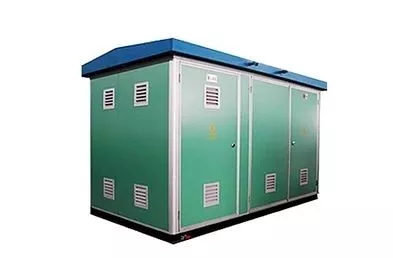

箱式变电站根据结构不同及采用元器件的不同,分为欧式箱变和美式箱变两种典型风格。
第一点:从结构上进行分析
从结构上采用高、低压开关柜,变压器组成方式,这种箱式变电站称为欧式箱变。比喻为给高、低压开关柜、变压器盖了房子。
在结构上将负荷开关,环网开关和熔断器结构简化放入变压器油箱浸在油中,避雷器也采用油浸式氧化锌避雷器,变压器取消油枕,油箱及散热器暴露在空气中,这种箱式变电站称为美式箱变。比喻为变压器旁边挂个箱子。
第二点:从体积上进行比较
从体积上看,欧式箱变由于内部安装常规开关柜及变压器,产品体积较大。美式箱变由于采用一体化安装体积较小。
第三点:从保护方面对比分析
从保护方面,欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时,用熔断器的撞针使负荷开关三相同时分闸,避免缺相运行,要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护,美式箱变高压侧采用熔断器保护,而负荷开关只起投切转换和切断高压负荷电流的功能,容量较小。当高压侧出现一相熔丝熔断,低压侧的电压就降低,塑壳自动空气开关欠电压保护或过电流保护就会动作,低压运行不会发生。
总结:从整体上看,欧式箱变成本高。从产品降价空间看,美式箱变还存在较大降价空间,一方面美式箱变三相五柱铁心可改为三相三柱铁心,另一方面,美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外,占用高压室空间。
