高低压配电柜的基本介绍

一、高低压配电柜的基本介绍

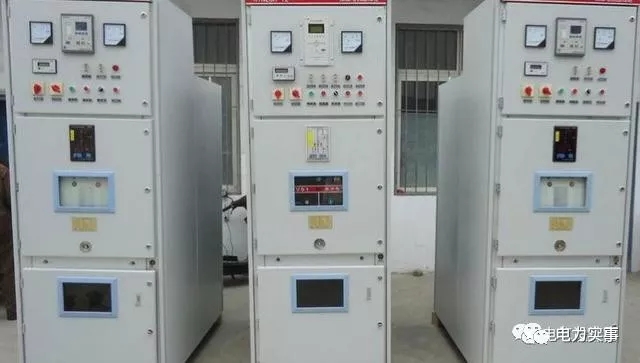

高低压配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低压配电柜。

低压配电柜在到各个用电的配电盘，控制箱，开关箱，里面就是通过将一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配电装置的设备。俗称：高低压开关柜或高低压电气成套设备。

二、各个配电柜的作用

高压进线柜、计量柜、高压出线柜、低压进线柜、电容柜、低压出线柜，这些配电柜是配电室的常规配置，不管高压还是低压都是按一定的功能组合在一起。

（1）高压进线柜：它是分断高压进线电源的高压柜，其实不是真正的进线柜，进线一般不是接在这台柜子上，而是接在隔离柜上的，但它有断路器（真空）能分断进线电源所以才叫进线柜。

（2）计量柜：顾名思义就是用来装电度表的，准确计量你用多少电的柜子，该柜子除了PT、CT就没有什么大的元件了。

（3）高压出线柜：他的作用是用来分配和输送电能的，他一般带的变压器或是高压用电设备（电动机）及高压补偿设备等。

（4）低压进线柜：一般是从变压器下来的第一台柜子，也称为低总柜，用来控制下面所有的用电设备，他的总开关一般都采用框架断路器。

（5）电容柜：他的作用，用来补偿用电质量，提高功率因数！

（6）低压出线柜：他的作用是用来分配和输送电能，他和高压不同的是基本直接到用电设备了，开关一般采用塑壳断路器。

三、高压配电柜（高低压柜）的选择

对于高压开关柜的选择，包括的内容是高压开关柜的柜型选择（固定式还是手车式）、高压开关柜的系列选择（其中包括是选用少油断路器还是真空断路器型）、高压电器的选择。

1、柜型选择

通信局（站）在设备的选型上应是立足于国内的产品（国产或合资），要求设备技术先进、质量可靠、运行安全、便于维护、体积小。

2、柜体的防护等级标准

目前高压开关柜柜体的防护等级有两种：

（1）IP3X：防止直径大于2.5mm的固体异物进入柜内。

（2）IP4X：防止直径大于1mm的固体异物进入柜内。

3、高压电器的选择

高压电器选择的基本要求是保证电气设备不论在正常运行还是故障情况下运行安全。电器的额定电压和额定电流必须满足供电的要求。

4、高压断路器的选择

高压断路器的主要参数是额定电压和额定电流。

断路器的额定电压要求不小于装置的工作电压，而最重要的参数是额定短路开断电流Id，max及额定短路关合电流。
