应急照明如何接线?有什么必须注意的点吗?

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

应急照明如何接线?有什么必须注意的点吗?

发布日期:2020-12-03 作者: 点击:

以下内容来源:电力实事,信息转载,仅供参考!

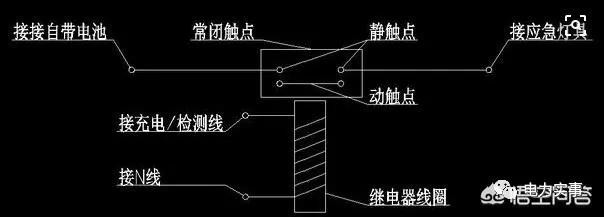

普通应急照明疏散系统:应急照明灯具有两种,一种是自己带充电电池的,由插头插在普通的插座上,平时不亮,当应急时自己会亮;【灯具上只有一火一零两个接线端子,】


你问的就是这种灯具,这种灯具不能接开关来控制亮和暗。另一种是两用的,也是带充电电池的,平时可以作为一般照明灯具使用,可以用开关控制亮和暗,当应急时自己转换成应急灯的模式,自己会亮;你讲的2火一零一地,就是这种灯具。所以你要搞清楚,应急灯的类型。

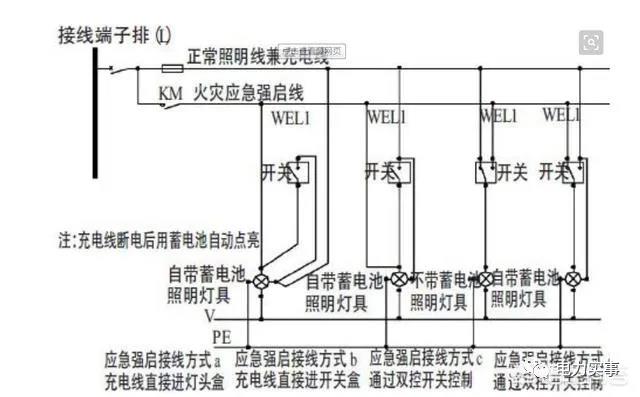

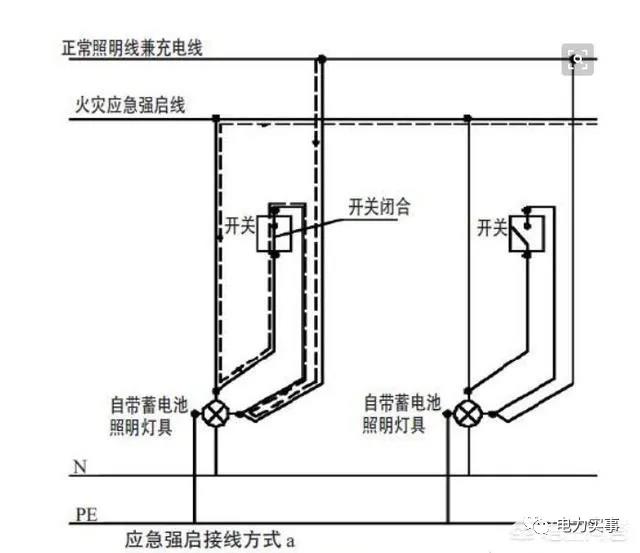

在实际工程中,常常采用正常照明的一部分兼作应急照明,灯具自带蓄电池,平时正常开关,与正常照明无异,当灯具失电或强启时,灯具点亮,不受开关控制,这种应急照明系统既满足现行的防火规范的要求,又能满足正常照明的需要,减少工程项目投资,一举多得。图1为火灾应急照明强启原理图,消防联动控制器发出联动控制信号,中间继电器KA 常开触点闭合,应急照明回路上的单相交流接触器KM主触点闭合,强启线得电,应急照明灯具强制点亮。

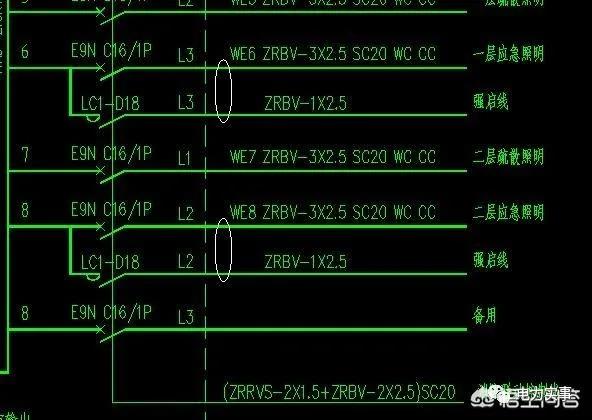

灯具电源线及通信线同管敷设、采用{WDZN-BYJ(F)-2x2.5+WDZN-RVS-2x1.5}穿钢管敷设,当使用其它敷设方式时,通信线改为带屏蔽双绞线。地埋指示灯采用防水线材:JHS-3*2.5-SC20


控制器与应急电源之间通讯线采用{WDZN-RVSP-2x1.5}穿钢管敷设,通讯线采用带屏蔽双绞线。电源主站与分配电装置供电线采用WDZN-BYJ(F)-3x4。


应急照明现在分普通应急照明和智能应急照明,有分为带蓄电池和不带蓄电池集中供电等具体查看应急照明国家规范。一般均为三线制,一火一零一地线,且应急照明要求线路和灯具(应急照明和疏散指示)直接连接,不允许通过插座插头连接,最简单就是黄绿线为接地线,

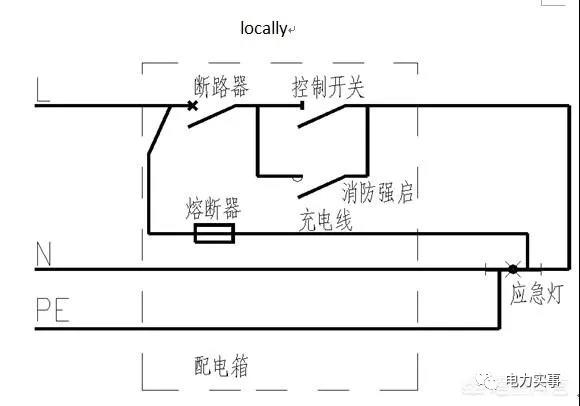

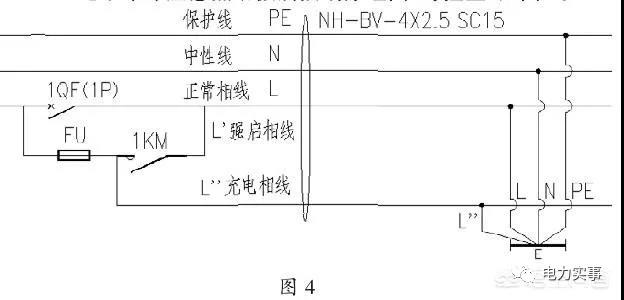

千万别接错(不要以为是笑话真有随便接的),其他两根线色统一就可以。要具体看设计的系统来选用应急灯具,有设计四线制强送的,两火一零一接地线的,一火平时蓄电池供电,一火发生火灾时强制点亮应急灯
