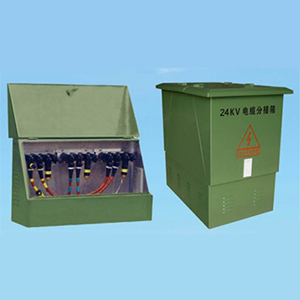

宜昌箱式变电站----DFW高压电缆分支箱系列(欧式、美式)

宜昌箱式变电站----DFW高压电缆分支箱系列(欧式、美式)

  • 所属分类:高压环网柜、电缆分支箱

  • 点击次数:
  • 发布日期:2020/09/02
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

适用范围

  DFW高压电缆分支箱系列,广泛用于35KV、24KV、10KV电缆系统的节点连接,是电缆从开关柜出线后进行汇集与分接的主要电气设备。分接箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘、无裸露带电体;带开关分接箱的开关均采用SF6绝缘负荷开关。

  DFW分接箱设计为户外免维护运行,安全可靠,其防护等级达IP33,地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工等大型企业以及其他场合的配电网,特别适合城市电网改造工程,可大大节省电气设备和电缆投资,提高供电可靠性。

特点

  1. 结构紧凑,占地面积小,安装简易,操作方便,免维护。

  2. 箱体全部为金属钢板或不锈钢板,厚度为2mm,采用防腐设计和特殊喷漆处理,在恶劣环境中可靠运行(寿命≥30年)。

  3. 户外全天候,全防护结构,适用于高温、严寒、洪水浸泡、高粉尘地域。

  4. 全密封、全绝缘结构,无须绝缘距离,高压带电部分全部为硅橡胶或EPDM预制式电缆连接器,有效保证人身安全。

  5. 灵活的组合可使出线分支数达到七路,可与SF6负荷开关组成环网供电,充分满足多种接线要求。

  6. 电缆接头可做为开关,带负荷拔插,开断200A负荷电流。

  7. 安装故障指示器后,可迅速检测电路故障。

  一次性投资小,减小电缆长度,不占建筑面积,节省资金。

注:

  DFW系列电缆分接箱所用的电缆接头符合IEEE386标准。所有电缆接头适用于交联聚乙烯绝缘电缆。其中200A电缆接头电缆截面为35mm²-180mm²的电缆;600A电缆接头适用电缆截面为25mm ²-500mm ²的电缆。

DFW电缆分支箱系列(欧式)

  欧式电缆分支箱是近年来广泛用于电力配网系统中的电缆化工设备,它的主要特点是双向开门、利用对接管作为连接母线;具有长度小、电缆排列清楚、三芯电缆不需大垮度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电缆接头。

技术参数

额定电压

12KV

额定电流

630A

动稳定电流

50KA/0.3S

热稳定电流

20KA/3S

1分钟工频耐压

42KV

15分钟直流耐压

52KV

雷电冲击耐压

105KV

箱体防护等级

IP33

适应环境

  1. 环境温度:最高气温:+40℃,最低气温-30℃

  2. 风速:相当34m/s(不大于700Pa)

  3. 湿度:日相对湿度平均值不大于95%

       月相对湿度平均值不大于95%

  4. 安装地点倾斜度:不大于3°

  5. 安装环境:周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点无剧烈震动。

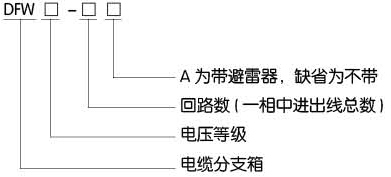

型号及含义

高低压柜,湖北高低压配电柜,宜昌箱式变电站

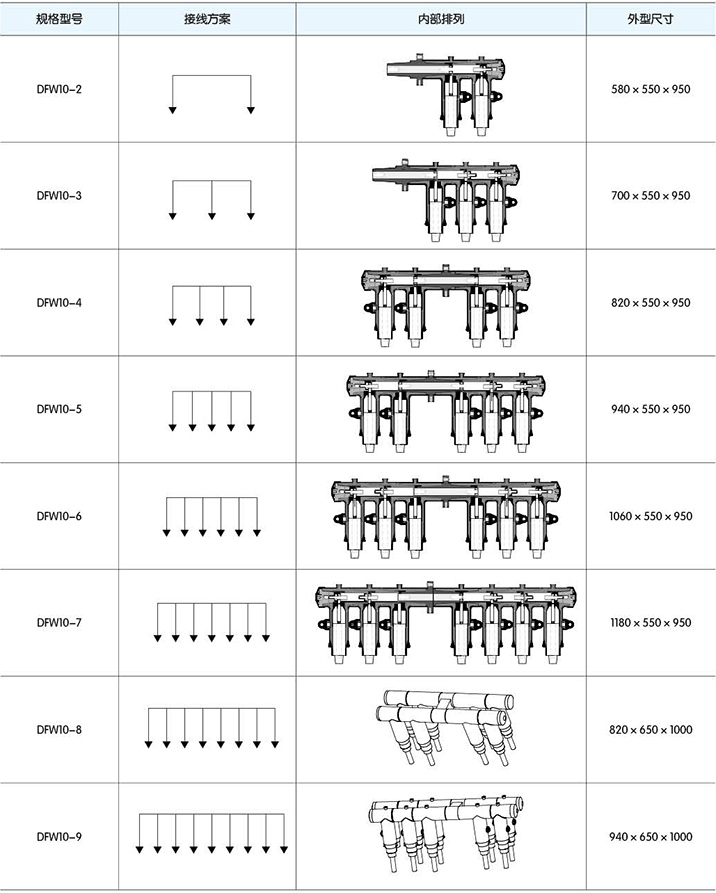

箱体配置方案

高低压柜,湖北高低压配电柜,宜昌箱式变电站

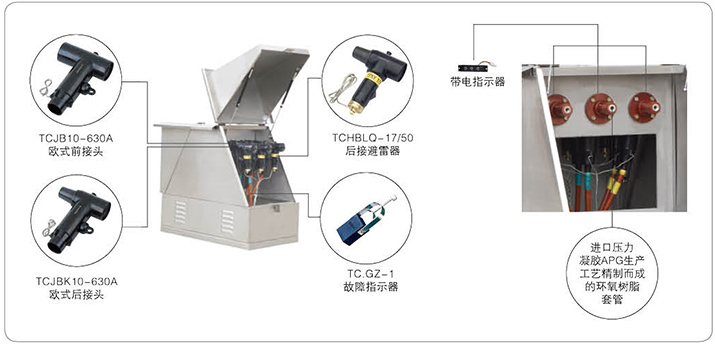

欧式电缆分支箱结构示例图见图34

  如果因场地所限,不能放置电缆分接箱,则可由电缆接头直接组合,构成多路电缆分支(不需要母排,连接方法见下例)放置在电缆沟内或其他地点。

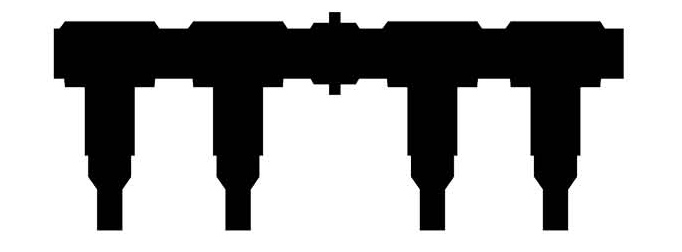

实例一四路进出线

  每相由两只欧式前接头和两只欧式后接头组成,中间一只欧式对接套管连接。欧式后接头末端用绝缘子和半导电端盖封堵。实例见下图

高低压柜,湖北高低压配电柜,宜昌箱式变电站

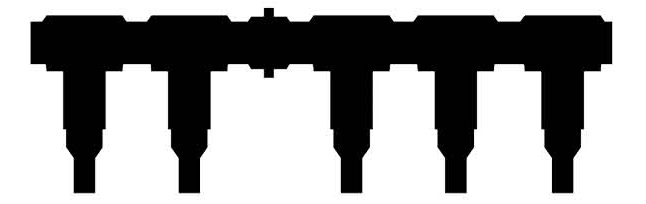

实例二两进三出

  每相由三只欧式前接头和两只欧式后接头组成,中间用欧式对接套管连接。欧式后接头末端用绝缘子和半导电端盖封堵。实例见下图

高低压柜,湖北高低压配电柜,宜昌箱式变电站

注:电缆分支可根据需要任意扩展或减少可外罩箱体或直埋於电缆沟。

高低压柜,湖北高低压配电柜,宜昌箱式变电站

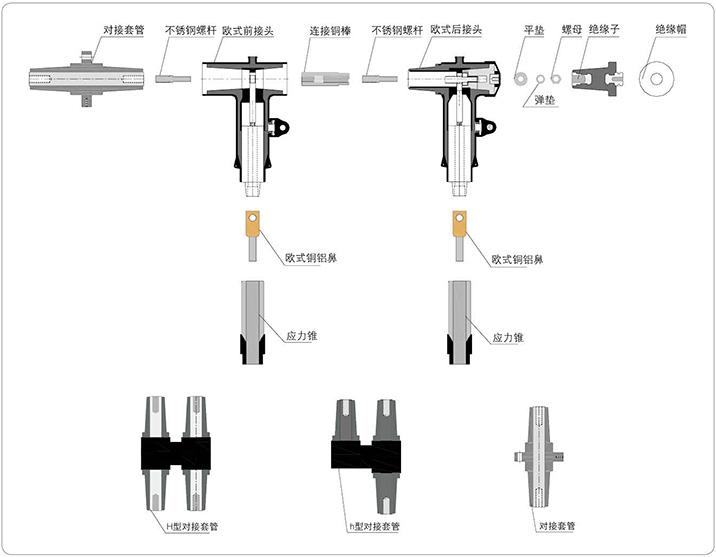

电缆插头安装示意图

高低压柜,湖北高低压配电柜,宜昌箱式变电站

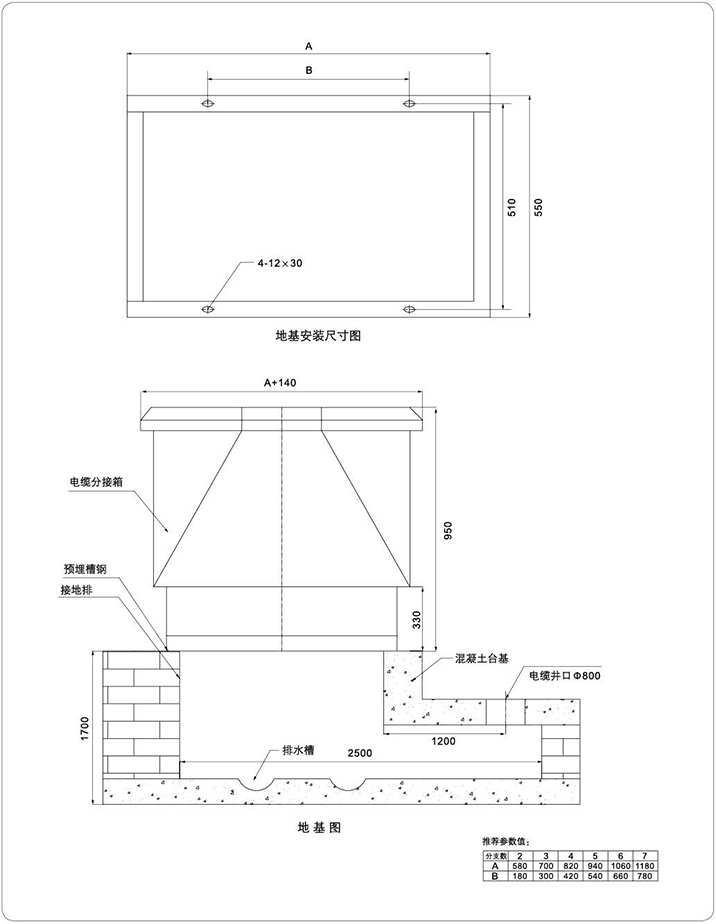

欧式电缆分支箱地基图

高低压柜,湖北高低压配电柜,宜昌箱式变电站
