适用范围
HXGN□-12箱型固定式金属封闭开关柜(简称环网柜)适用于交流50HZ,10KV的网络作为开断负荷和短路及关合短路电流用,本环网柜配手动、电动弹簧机构来操作负荷开关,接地开关和隔离开关配用手动操作机构。本环网柜成套性强、体积小、无火灾和爆炸危险,具有可靠“五防”功能。

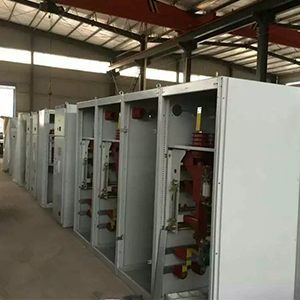

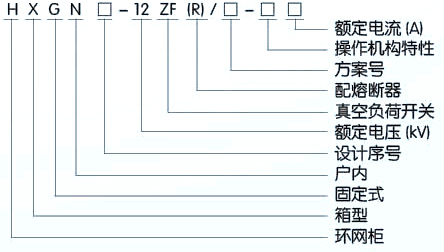

型号及含义
使用环境条件
1.环境温度上限+40℃,下限-25℃;
2.海拔高度不超过10000m;
3.空气相对湿度日平均值不大于95%,月平均值不大于90%;
4.周围空气不受腐蚀或可燃气体、水蒸气等明显污染;
5.无经常性的剧烈振动。
技术参数(表1)
序号 | 项目 | 单位 | 数据 | ||
1 | 额定电压/最高工作电压 | KV | 10/12 | ||
2 | 额定电流 | A | 630 | ||
3 | 主母线 | 进线柜 | A | 630 | |
出线柜 | 125 | ||||
4 | 额定短时耐受电流 | KA | 20 | ||
5 | 额定短路持续时间 | S | 4 | ||
6 | 额定峰值耐受电流 | KA | 50 | ||
7 | 额定短路关合电流 | KA | 50 | ||
8 | 额定有功负载开断电流 | A | 630 | ||
9 | 闭环开断电流 | A | 630 | ||
10 | 额定电缆充电电流 | KA | 20 | ||
11 | 接地开关额定短时耐受电流 | KA | 20 | ||
12 | 接地开关额定短路持续时间 | S | 4(2) | ||
13 | 接地开关额定峰值耐受电流 | KA | 50 | ||
14 | 接地开关额定短路关合电流 | KA | 50 | ||
15 | 1min额定工频耐受电压 | 相间、相对地、真空负荷开关断口 | KV | 42 | |
隔离开关断口 | 48 | ||||
16 | 额定雷电冲击耐受电压 | 相间、相对地、真空负荷开关断口 | KV | 75 | |
隔离开关断口 | 85 | ||||
17 | 机构寿命 | 真空负荷开关 | 次 | 10000 | |
接地开关(刀)、隔离开关(刀) | 2000 | ||||
18 | 交接电流 | A | 3150 |
技术要求
产品外形结构见图1、图2安装尺寸如图3所示。本环网柜是以空气为绝缘介质的、主要配装FZN口-10/630型真空负荷开关,主要方案有进线柜和出线柜等。
1.进线柜方案
柜内主回路有一台FZN口-10/630型真空负荷开关,它配装有隔离刀,酌情还配装接地开关,三者共装一个机架上,并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作,柜内还可灵活装配CI、PT等元件。
2.出线柜方案
柜内主回路有一台FZN型口-10/630型真空负荷开关和带撞击器的熔断器(有隔离开关的作用)及接地刀所组成,也可实现三工位操作。柜内还可灵活装配CT/PT和避雷器等元件,因此有时可省去计量柜。进、出线柜均配有与接地开关联锁的绝缘防护隔板,柜内各开关与隔板及柜门间采用机械联锁,并达到“五防”要求,柜体外壳防护等级为IP2X。
使用与故障处理
1.使用
请务必严格按照下列步骤操作,否则易造成损害。
(1)负荷开关的操作顺序
A.合闸:当负荷开关处于分闸状态时,将操作手柄插入负荷开关操作孔内顺时针转动(约180°),使其合闸。
B.分断当负荷开关处于合闸状态时,可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸,对配有带撞击器的熔断器的负荷开关,熔断器熔断后,其撞击器也可使负荷开关分闸。
(2)停电操作顺序
A.讲负荷开关分闸,使它与距离和接地开关之间的联锁解除。
B.将操作手柄插入隔离和接地开关操作孔内,按顺时针方向转动(约90°),隔离刀被打开。
C.再按顺时针方向转动(约90°)后,接地开关快速闭合。
D.插入绝缘隔板,使门开关快速闭合。
E.开门检修
(3)送电操作顺序
A.关闭柜门
B.抽出绝缘隔板,柜门锁住
C.将操作手柄插入隔离和接地开关操作孔内,逆时针转动(约90°),使接地开关分断。
D.对负荷开关进行操作,合闸送电。
2.故障处理
环网柜在工作过程中,如果出线紧固件松动,机械部分润滑不良,真空灭弧室真空度下降等故障,在停电后采用紧固、加润滑剂、打耐压等方法来检查和消除以上故障。

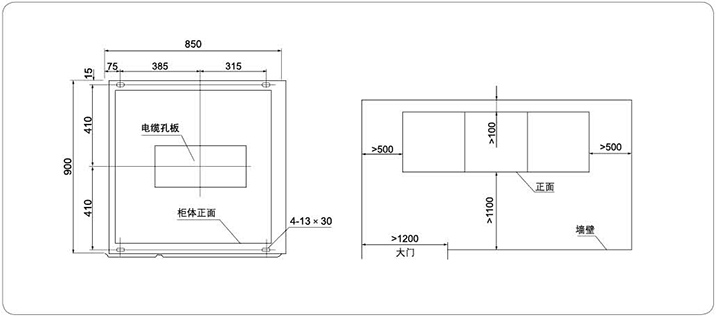

环网柜安装(图1)

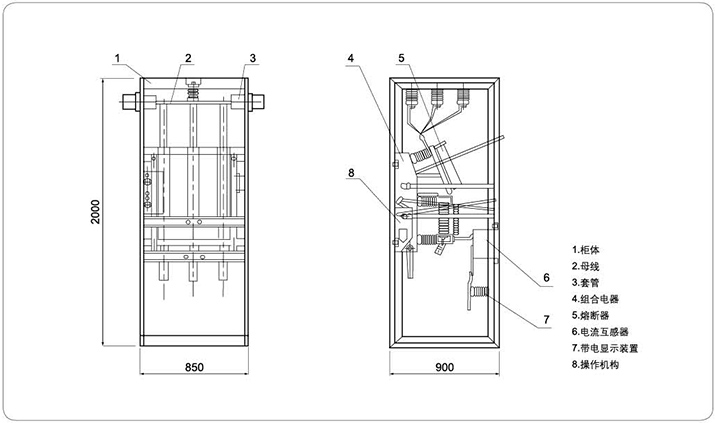

组合电器柜(图2)

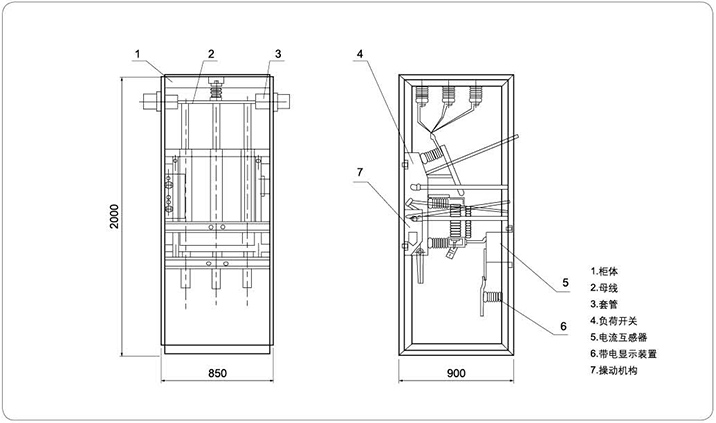

负荷开关柜(图3)
