高低压柜----XL-12系列低压动力配电柜

适用范围

　　XL-21系列低压动力配电柜用于交流50HZ，额定电压660V以下，1000KVA变压器以下的三相四线电力系统中作为宾馆、医院、港口、及厂矿企业配电，动力照明之用，电压380V，容量为0.52-75KW电机的电控装置及照明之用。对于其他符号本动力配电箱的场合也可以使用。

　　产品具有线路方案灵活、组合方便、应用性强、结构新颖等特点，外壳防护等级可达IP30。

　　产品符号：IEC60439.1-1999《低压成套开关设备和控制设备》  GB7251.1-2005《低压成套开关设备和控制设备》

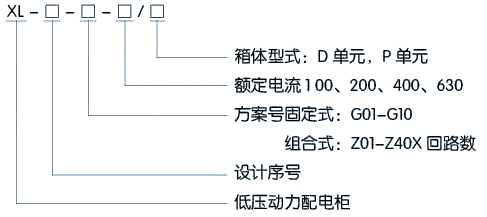

型号和含义

使用环境条件

　　1.海拔高度不超过2000米。

　　2.环境温度、周围空气温度不高于+40℃，而在24小时周期内平均温度不高于+35℃，周围空气温度不低于-100℃

　　3.空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+400℃时不超过50%，在最低温度允许有较高的相对温度，如+20℃以下时为90%，应考虑到由温度变化而可能偶然产生一般凝露。

　　4.用户有特殊要求时可与制造厂协商解决。

结构特点

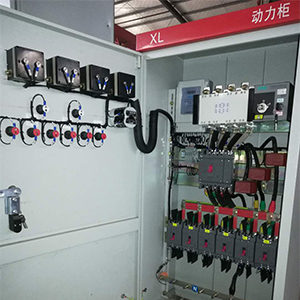

　　1.本装置采用落地式安装，可直接安装在变压器下方。柜体采用优质钢板焊接或组装而成，刀开关操作手柄装于柜前右柱上，可以作为切换电源之用。动力配电箱前面装有一只电压表。指示汇流母线电压。动力配电箱前面有门，门打开后，动力配电箱内全部设备敞露，便于检修维护。本动力配电箱均采用国内自行设计的新型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点，动力配电箱装有断路器作为短路保护外，门前可装操作按钮。

　　2.操作方式：手动

　　3.安装方式：垂直安装

　　4.接线方式：固定接线

技术参数

安装与使用

　　1.动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使用，将产品存放在干燥清洁之处。

　　2.动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底脚螺栓外电缆沟。

　　3.动力配电箱经安装或检修后，在投入运行前必须进行一系列项目的检查和试验。

　　（1）检查内部电器设备和线路是否符合原理图。

　　（2）检查并操作开关数次，是否灵活、正常。

　　检查并试验所有的表计及继电器动作是否准确。
