适用范围
JP系列户外综合配电箱是集计量、出线、无功补偿等多功能于一体的户外综合配电装置，具有短路、过载、过电压、漏电等保护功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。
型号及含义
正常使用条件
1.环境温度：-25℃- +40℃；
2.空气相对温度：日平均值不大于90%，月平均值不大于90%；
3.海拔高度：不大于1000m；
4.安装在无剧烈震动和冲击，无腐蚀性气体的场所。
注：超过以上条件时，可与我公司协商。
技术参数
序号 | 名称 | 单位 | 参数 |
1 | 变压器容量 | KVA | 30-400 |
2 | 额定工作电压 | V | AC400 |
3 | 辅助回路工作电压 | V | AC220.AC380 |
4 | 额定频率 | HZ | 50 |
5 | 额定电流 | A | ≤630 |
6 | 额定漏电动作电流 | A | 30-300可调 |
7 | 防护等级 | IP44 |

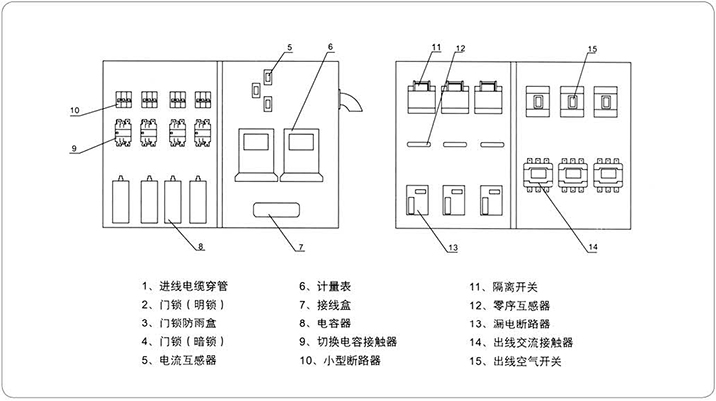

箱体结构示意图

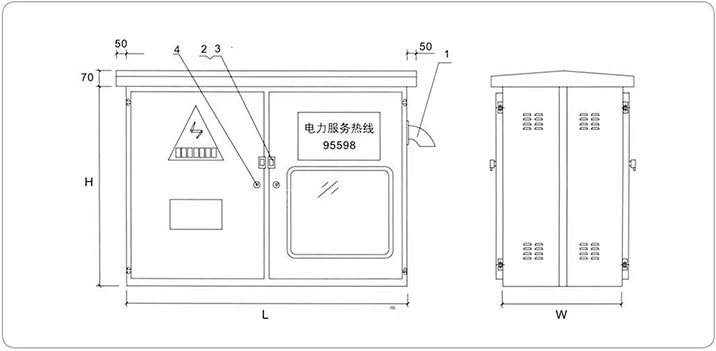

◆卧式箱体外形尺寸

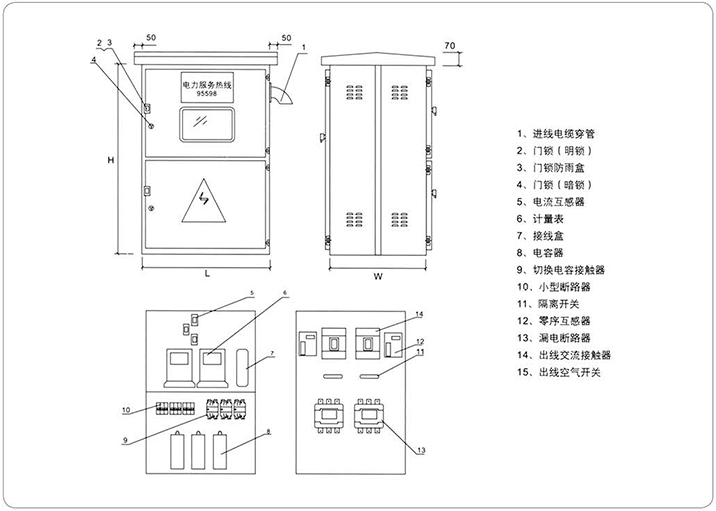

◆立式箱体外形尺寸
箱体外形尺寸
◆欧式箱体外形尺寸
序号 | 名称 | 单位 | 参数 |
1 | 变压器容量 | KVA | 30-400 |
2 | 额定工作电压 | V | AC400 |
3 | 辅助回路工作电压 | V | AC220.AC380 |
4 | 额定频率 | HZ | 50 |
5 | 额定电流 | A | ≤630 |
6 | 额定漏电动作电流 | A | 30-300可调 |
7 | 防护等级 | IP44 |
注：以上尺寸仅供参考
◆立式箱体外形尺寸
变压器容量 | L | W | H |
30-100KVA | 600 | 450 | 1000 |
30-250KVA | 700 | 500 | 1000 |
100-400KVA | 800 | 600 | 1000 |
注：以上尺寸仅供参考
