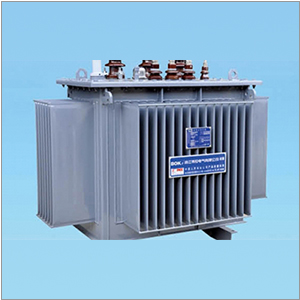

宜昌箱式变电站----S11系列低损耗节能电力变压器

概述

　　S11变压器节能显著，磁路均匀，空载损耗低、噪声低、温升低、免维修、效率高、配电变压器节能效果显著，采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。可供居民区、商业街道、工矿企业和农村动力及照明之用。

特点

　　1、节能，与原S9相比，空载损耗平均降低29.25％以上，空载电流降低37.9％以上，运行费用平均下降18.9％以上。

　　2、使用寿命长，变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触，延长了使用寿命。

　　3、运行可靠性高，油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

　　4、占地面积小，全密封变压器油箱采用波纹散热器，当油温发生变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。三相油浸式电力变压器，采用新型绝缘结构，提高了抗短路能力，铁芯由高质量冷轧晶粒取向硅钢片制成；高、低压绕组选用优质无氧铜线并采用多层圆筒式工艺结构；所有紧固件均采用特殊防松处理，机械强度高。波纹油箱壳体以自身弹性适应油的膨胀，是永久性密封的油箱，已被广泛地应用在各配电设备中。

使用环境条件

◆海拔高度：≥3000m；　　　　　　　　　　　◆最高日平均温度：+30℃；

◆最高环境温度：+40℃；　　　　　　　　　　◆户外最低气温：-45℃；

◆最高年平均温度：+20℃；

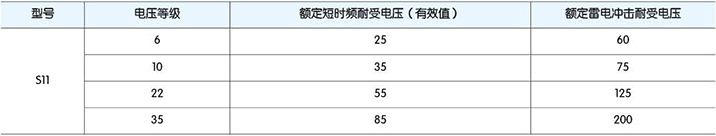

绝缘水平

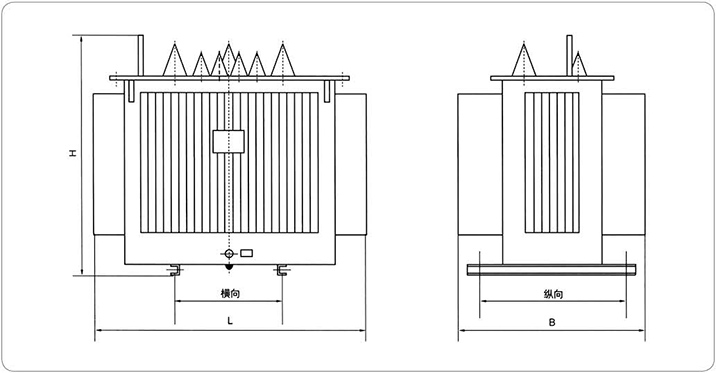

外形及安装尺寸

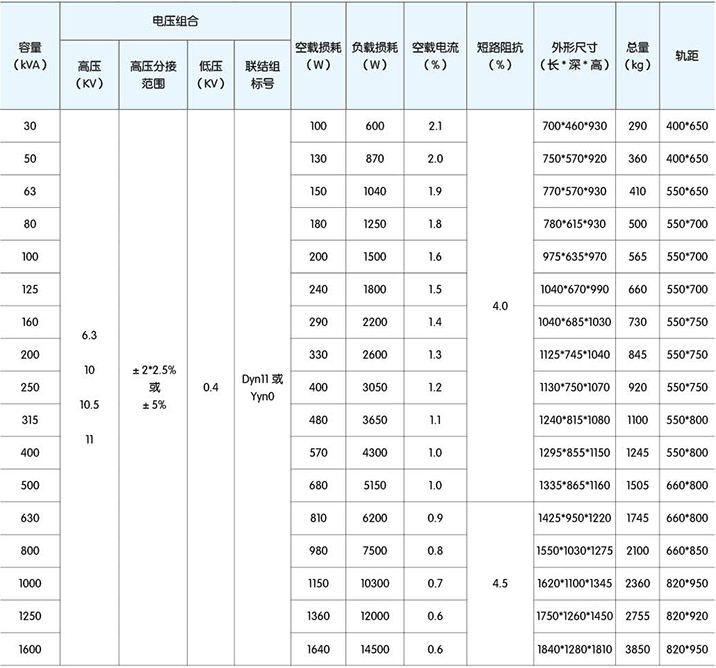

10KV级S11无励磁调压油浸式配电变压器技术参数

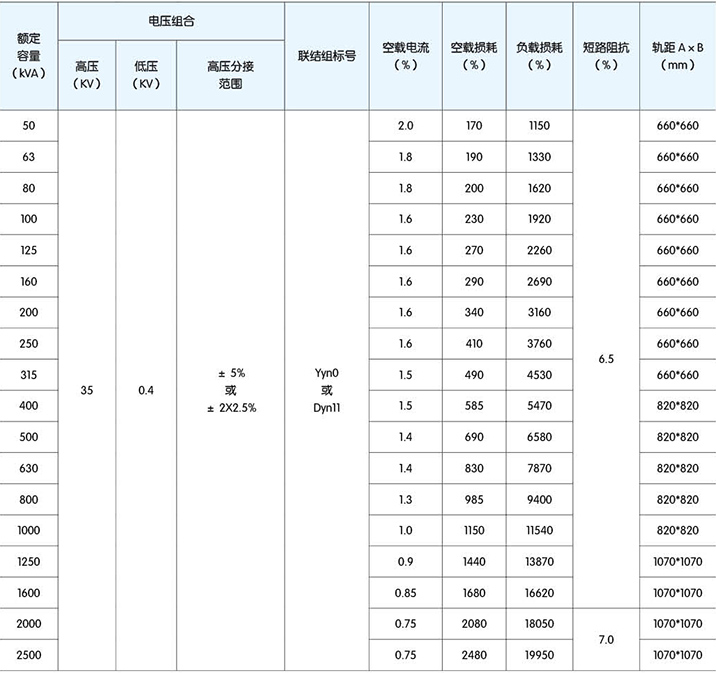

35KV级S11型双绕组无励磁调压配电变压器技术参数

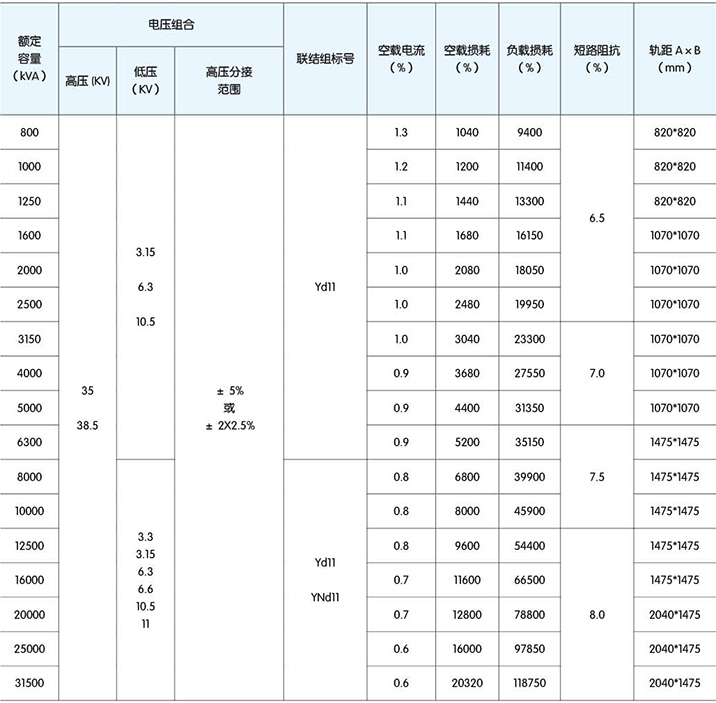

35KV级S11型双绕组无励磁调压电力变压器技术参数

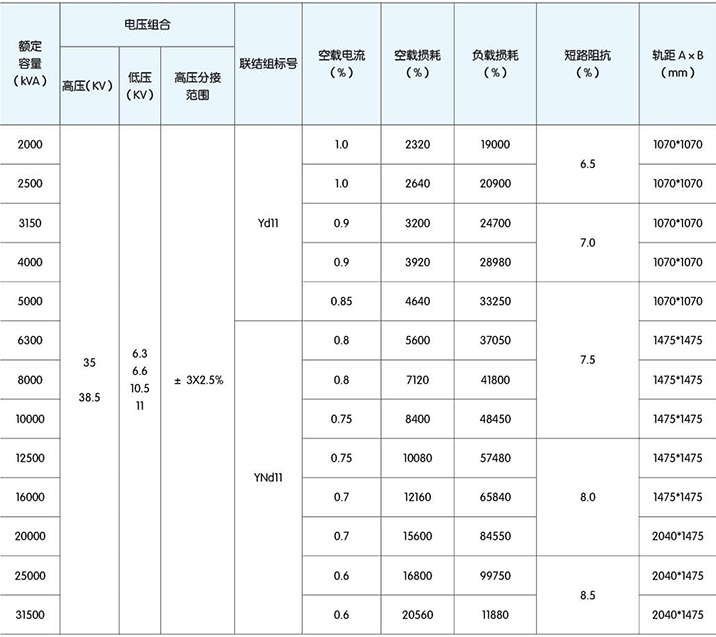

35KV级SZ11型双绕组有载调压电力变压器技术参数

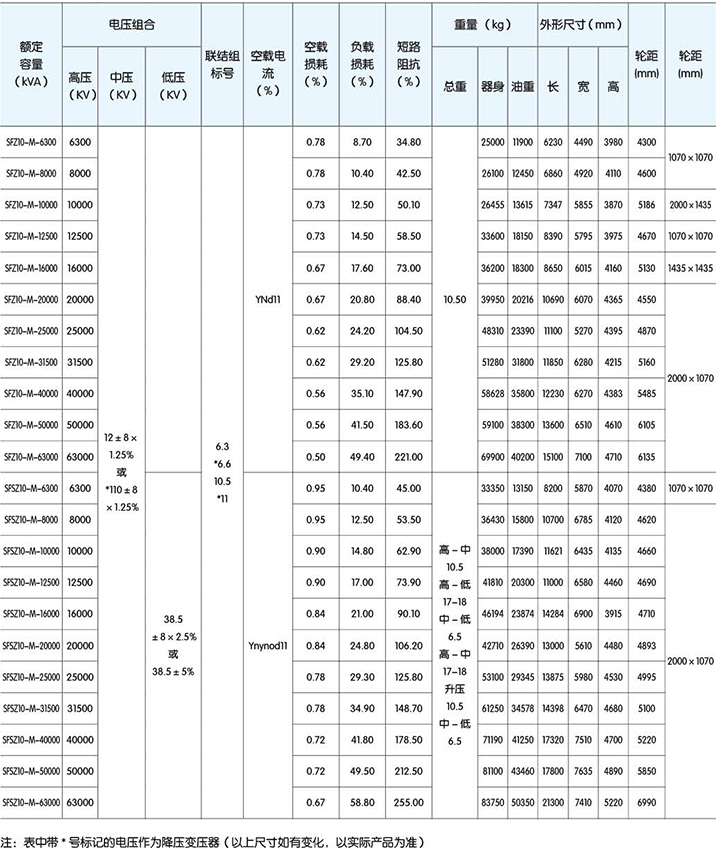

S（F）Z10、S（F）SZ10系列110KV级全密封式又在调压电力变压器技术参数

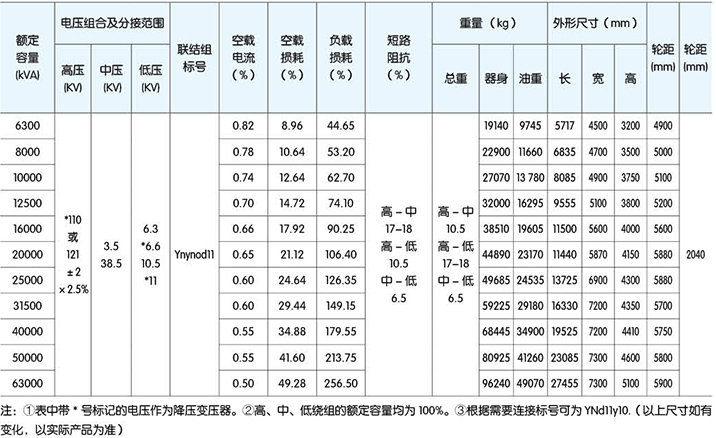

SSZ11系列110KV级三相三绕组有载调压电力变压器技术参数

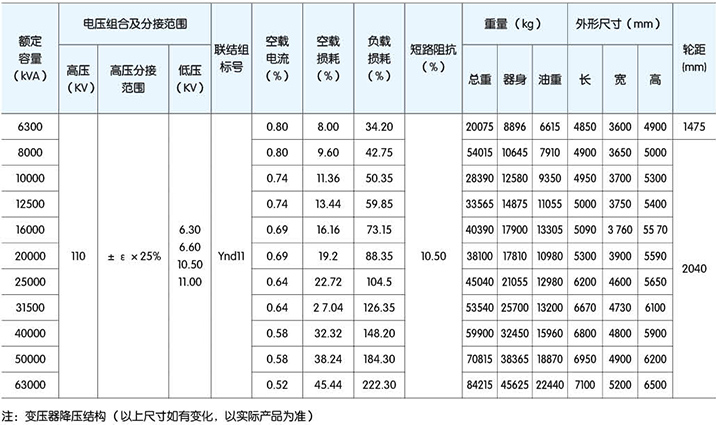

SZ11系列110KV级三相双绕组有载调压电力变压器技术参数

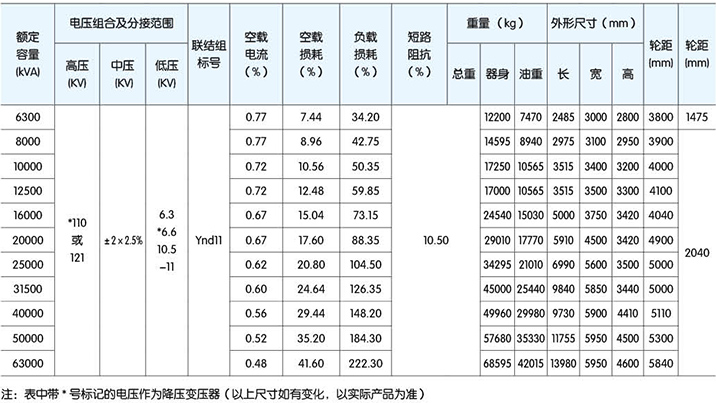

SSZ11系列110KV级三相双绕组无励磁调压电力变压器技术参数

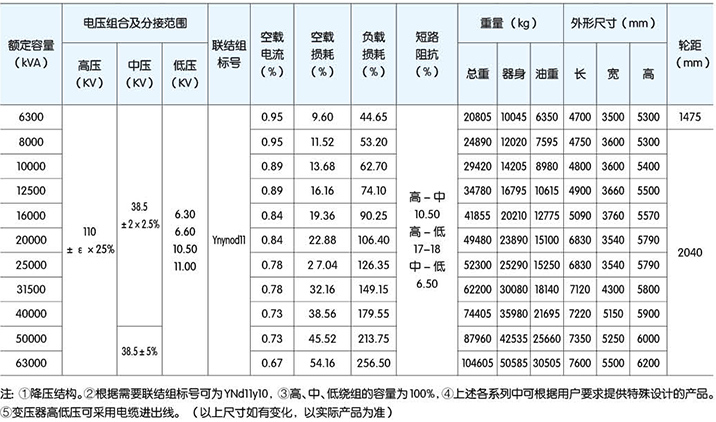

SSZ11系列110KV级三相三绕组无励磁调压电力变压器技术参数
