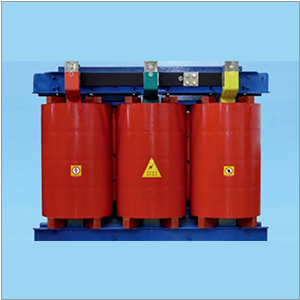

电力变压器----SC（B）10系列干式电力变压器

概述

　　本产品以短玻璃丝为填料的浇注线圈采用分段圆筒式线圈内部设置有轴向气道以改善散热条件。科学的浇注成型工艺可确保树脂充分渗透到匝间、层间、段间以保证产品的电气绝缘强度及较少的局放值(≤5pc)。

　　如何防止树脂浇注体的龟裂，控制浇注体内残留气泡的产生，把局放降低到最小极限，—直是国内外干变制造厂的重大课题，是树脂浇注千式变压器的关键制造技术。

　　本公司通过反复的生产实践及频繁的理化实验，成功地解决了这—尖端难题，使本公司以短玻璃丝为填料的薄绝缘真空浇注型产品，其抗拉力强度提高到170N/mm2，弯曲强度提高到220N/mm2，从整体上提高了树脂固体化的机械性能。

特点

　　1、减薄了包封层的树脂厚度，增强了线圈的散热能力。

　　2、线圈采用玻璃丝毡加强增强了线圈的机械强度，提高了产品抗突发短路能力成功地解决了浇注龟裂的问题。

　　3、线圈采用特殊工艺、极大的减少线圈内部的局放电量提高了线圈电气强度。

　　4、低压线圈采用箔式结构，减少了端部漏磁，提高了产品抗突发短路能力。

使用环境条件

　　◆海拔高度：≥3000m

　　◆最高气温：+50℃

　　◆最低气温：-10℃（最低贮存温度-30℃）

　　◆最高日平均气温：+30℃最高年平均气温+20℃

　　◆根据用户需要，可提供超出上述范围使用条件的变压器

外形及安装尺寸

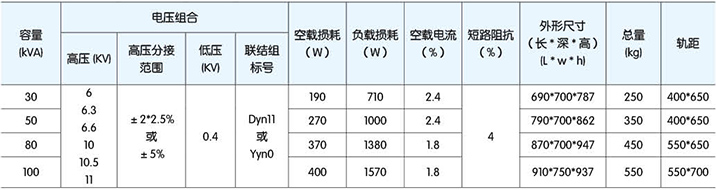

10kv级SC（B）1O系列无励磁调压干式配电变压器技术参数

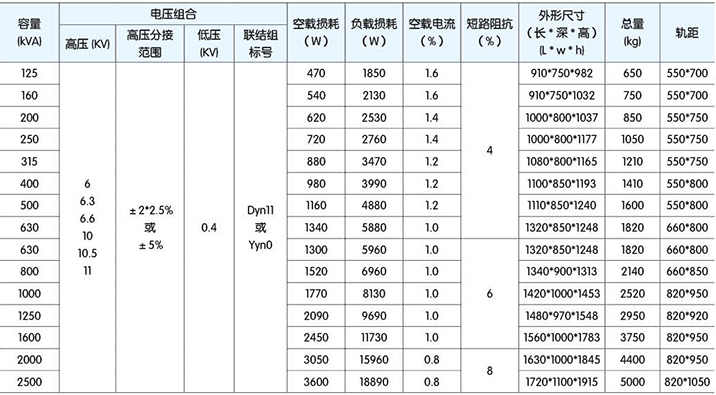

10Kv级SC（B）10系列无励磁调压干式配电变压器技术参数（续）

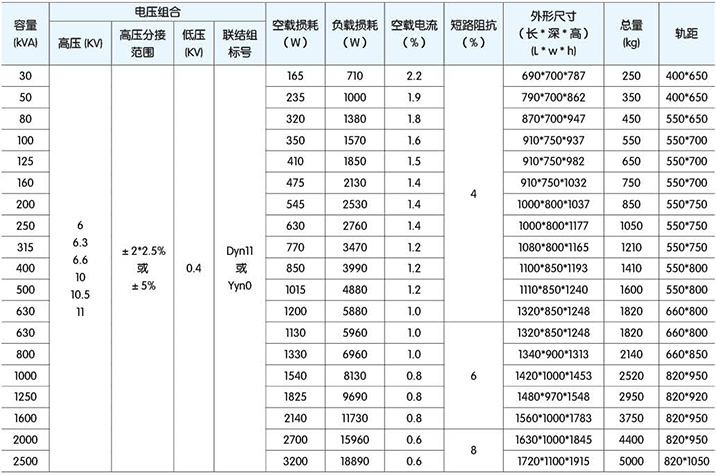

10Kv级SC（B）10系列无励磁调压干式配电变压器技术参数
