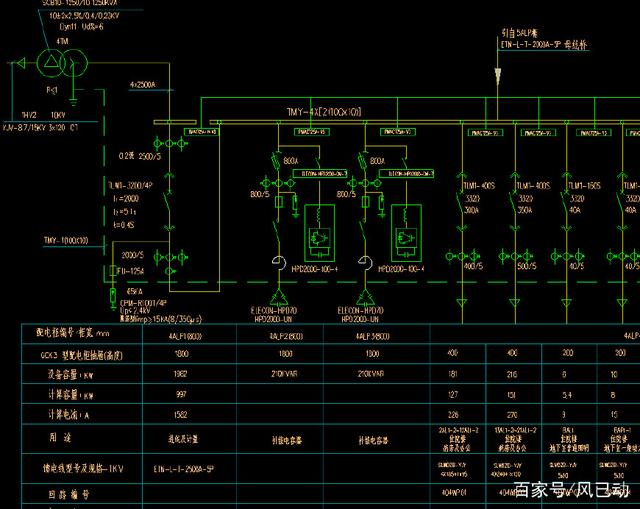

如何看高低压成套开关柜一次系统图纸

什么是一次系统？

一次系统是指由发电机、送电线路、变压器、断路器等发电、输电、变电、配电等设备组成的系统。一次系统是供电系统的主体，是用电负荷的载体，高电压或大电流是一次系统的主要特点。正确选择一次系统的结构方案、线缆和电气设备并正确施工，是保证供电系统正常运行的基础。

一次系统图主要包含了哪些电器元件？

一次系统图主要有：变压器，断路器，刀开关（隔离开关），负荷开关，熔断器，交流接触器，热继电器等，还有电流互感器，电压互感器，电抗器，电容器，传感器，避雷器，母线排，电力电缆等等。

一次系统图中常见的开关柜有哪几种？

常见的开关柜有：

高压开关柜（6KV，10KV，24KV，35KV）中置柜，环网柜，六氟化硫开关柜，充气式开关柜等

低压开关柜，主要是GGD和抽屉柜（GCK,GCS,MNS）

箱式变电站，高压柜变压器加低压开关柜组合

电缆分支箱（开闭所），由高压环网柜并柜，加外壳在户外放置

小三箱（行业语），控制箱，照明箱，动力箱，综合箱（JP柜）等

怎么区分一次系统图中的是高压开关柜还是低压开关柜？

根据额定电压等级来区分

1 看图名，一般每张图纸都有图名，明确说明了是低压配电系统还是10KV配电系统，或者35KV配电系统

2 看母线额定电压，配电柜母线一般都有标注，母线额定电压，或者标注为进线引自变压器10/0.4 低压侧等等标识

3 看配电柜型号，系统图纸都会明确标注开关柜型号，熟悉常见的开关柜型号就可以区分

4 根据传感器带电显示器组合识别，基本上所有的高压开关柜每台必须安装传感器和带电显示器组合
