技术规范 | 安装高低压开关柜方法步骤

首先看验货，对于拆开包装的高低压柜开关柜，要依照设计图以及仿单细心核查于数量、规格，检查是不是符合要求，高压开关柜外壳有没有破坏、锈蚀情况，检查附件备件是不是齐全。开箱后还要检查出厂合格证、仿单以及内部接线图等技术资料文件。高压配电柜开箱后，依据设计图纸将配电柜编号，顺次搬入变电所内安装位置上。

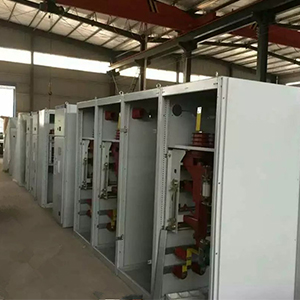

高低压柜开关柜安置在槽钢上之后，应用薄垫铁将高压柜粗调水平，再以其中一台为基准，调剂其余，使全部高压柜盘面一致，间隙均匀。螺栓固定后，柜之间维持2一3~缝隙，最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。为了美观，焊缝要焊在柜子内侧，且不少于4处，每一处长80一一00~。

连接母线。高低压柜开关柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接，在母线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状况，由力矩扳手按规定力矩值拧紧螺栓来节制。

手车式高压开关柜的安装。与固定式高压开关柜的安装法子基本相同，不同之处是为了保证手车的互换性。每一个手车式的动触头必需调剂一致，行将动、静触头中心调剂一致并接触紧密，以保证互换性。检查高压配电柜二次回路的插头以及辅助触头，焊接可靠。电气或者机械闭锁装置正确，使手车在合闸位置时不能拉出。安全隔板开闭灵便，能够随手车的进出而动作。手车的接地装置与高压配电柜固定框架间接触要优良。高低压开关柜内节制电缆固定坚固，不影响手车挪动。

电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定：连接紧密、牢固，维护接地线截面选用正确，需防腐的部份涂漆均匀无遗漏。路线走向公道，色标准确，涂刷后不污染装备以及建筑物。检查配电柜“5防”连锁，功能齐全可靠。

大概流程是

电器元件的安装位置与设计图纸符合，且安装牢固靠得住；

　1. 一次线剖面积合乎图纸请求；

　2. 一次线铜排连署处镀锡办理，且接触面积合乎请求；

　3. 一次线连署螺丝紧固靠得住，接触电阻合乎请求；

　4. 相序布置：正面看，从左到右、从上到下、从远到近为A、B、C；

　5. 电气间隙大于一0mm，爬电距离大于25mm；

　6. 地排以及零排要按图纸安装；

　7. 各种微记粘帖齐备、不错；

　8. 开关分合操作灵便靠得住，无阻止；

　9. 二次线的接线与设计图纸符合，通电尝试无误；

　10. 工频耐压：2kV/一min, 不闪络，不击穿。
