高低压配电室怎么布置，具体有哪些要求？

配电房定义是：配电房又叫配电所，在国家标准里面，配电所的定义是:"所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器"。配电房电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置。

公用配电房和专用配电房的区别：从权限来讲，专用配电房是由业主自主管理的；公用配电房属于供电局管理的。从负荷分配来讲，专用配电房所供的负荷是小区内的公共设施设备用电，如消防泵，生活泵，风机，电梯、公共照明和配套商业等设备用电；公用配电房所供的负荷是专供居民生活用电。

通俗点说：盖个房子，把变压器放进去，还有进出线柜之类的，就成配电房（室）了规模较大的，多台变压器、高压柜、低压柜等等各种，完成变压、分配电能的一个独立场所，或建筑物内的一个区域内。

一、变配电所选址

1. 变配电所位置的选择，应符合下列要求：

（1）宜接近用电负荷中心；

（2）应方便进出线；

（3）应方便设备吊装运输；

（4）不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；

（5）当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

2. 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门；外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐；

3. 可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级；

4. 不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内；

5. 高压配电室宜设不能开启的距室外地坪不低于1．80m的自然采光窗，低压配电室可设能开启的不临街的自然采光窗；

6. 长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口；

7. 变压器室、配电室的进出口门应向外开启；

8. 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；

9. 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施；

10. 变配电室不应有与其无关的管道和线路通过；

11. 变配电室、控制室、楼层配电室宜做等电位联结；

12. 变配电室重地应设与外界联络的通信接口、宜设出入口控制。

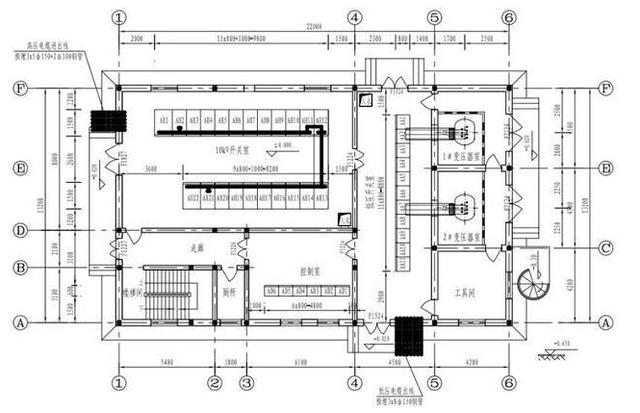

二、变配电所的布置

① 保证运行安全，操作、维护、检修和试验方便。

②布置紧凑合理，变压器及各建筑物、房间的进出线方便。如高压配电室的位置应便于进出线，低压配电室应尽可能靠近变压器，高压电容器室应与高压配电室毗连等。

③  尽量利用自然采光和自然通风。变压器室和电容器室尽量避免西晒，控制室尽可能朝南(屏、台朝南向)。

④ 控制室、值班室和辅助间的位置应便于运行人员的工作和管理。

⑤10(6)kV 变配电所宜单层布置。当采用双层布置时，变压器应设在底层，二层配电室应留有吊装孔和吊装平台。

⑥ 由同一变配电所供给一级负荷用电时，母线分段处应设防火隔板或有门洞的隔墙。供给一级负荷用电的两路电缆不应通过同一电缆沟;当无法分开时，该电缆沟内的两路电缆应采用阻燃性电缆，且应分别敷设在电缆沟两侧的支架上。

⑦ 变配电所不应有与其无关的管道和线路通过。

⑧ 室内变电所的每台油量为 100kg 及以上的三相变压器，应设在单独的变压器室内。

⑨ 高、低压配电室及变压器室应适当留有备用间隔和扩容的余地。高、低压配电室内宜留有适当数量开关柜(屏)的备用位置，变压器的外形轮廓应按比其容量大一级考虑。

⑩ 变压器室，高、低压配电室，电容器室等均应有防雨、防雪和防止小动物从采光窗、通风窗、门及电缆沟、电缆保护管等进入室内的措施。

高、低压配电室，控制室，值班室等的地面宜高出室外地面150～300mm。当附设于建筑物内时，可与建筑物地坪面相平。

高、低压配电室，变压器室，电容器室的门应向外开。相邻配电室之间有门时，该门应双向开启或向低压方向开启。

各室经常开启的门、窗不宜直接朝向相邻有腐蚀性气体、粉尘和噪声的场所。

三、各配电室的布置

1. 高压配电室

（1）带可燃性油的高压配电装置，宜装设单独配电室；10(6)kV高压开关柜数量为6台以下时，可与低压配电屏设同一房间。

（2）高压配电室宜预留开关柜备用位置。

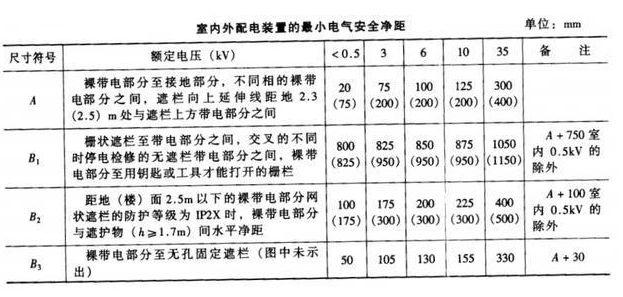

（3）室内外配电装置的最小电气安全净距（括号内适用于室外），见下表：

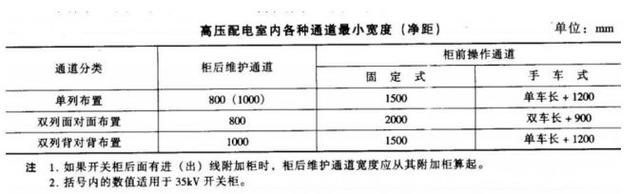

（4）高压配电室内各种通道的宽度见下表，高压开关柜靠墙布置时，侧面离墙不应小于200mm，背面离墙不应小于50mm。

（5）长度大于7m设两个出口，并布置在两端，长度大于60m时，宜增添一个出口；配电装置的长度大于6m时，柜后通道应为两个出口。

（6）配电室裸带电部分上方不应布置灯具，必须布置时，水平净距应大于1m，不得采用吊链或软线。

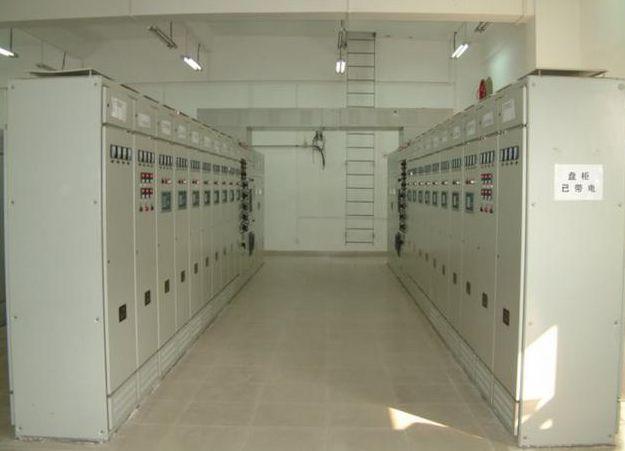

2. 低压室

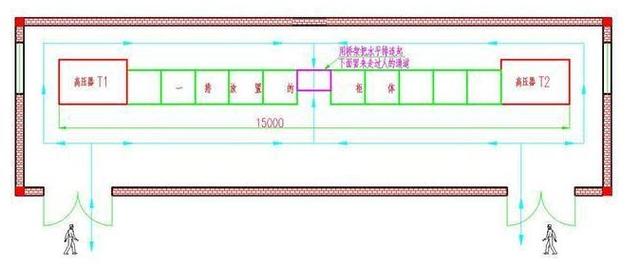

（1）配电室长度超过7m，应设两个出口，并在两端，成排布置的低压配电屏超过6m时，屏后应设两个出口，两个出口间距超过15m时应增加出口。

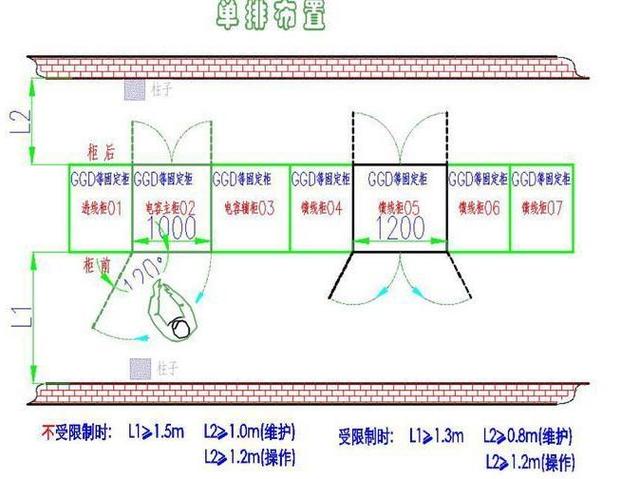

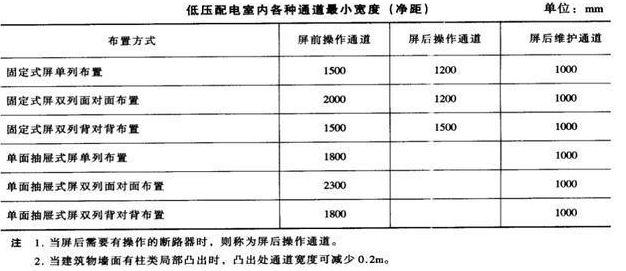

（2）低压配电室内各种通道最小宽度见下表：

（3）低压配电室兼任值班室时，配电屏正面距墙不宜小于3m。

（4）低压配电室的高度应和变压器室综合考虑，一般与抬高地坪变压器室相邻时，其高度为4~4.5m；与不抬高地坪变压器室相邻时，高度为3.5~4m，配电室为电缆进线时，高度可以为3m。

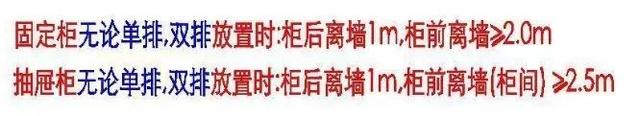

因为国家标准是最低要求:结合我们所接触到的实际情况,通常如下考虑其距离:

3. 变压器室

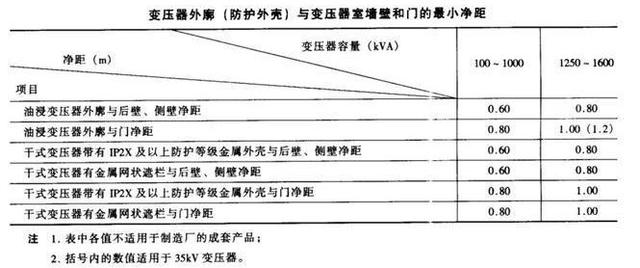

（1）变压器外壳与变压器墙壁和门的最小净距；

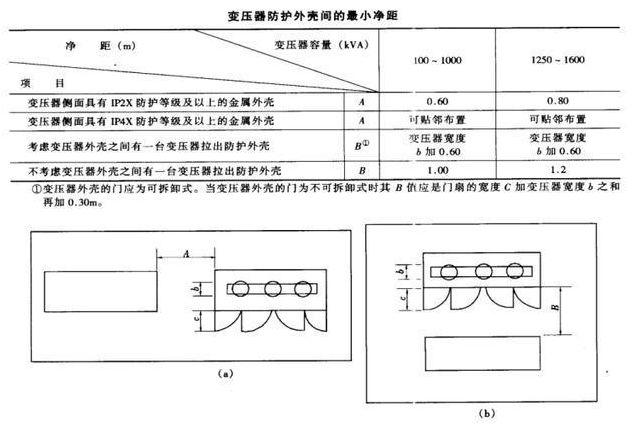

（2）多台干式变压器布置在同一房间内时，变压器防护外壳间的净距见下表：

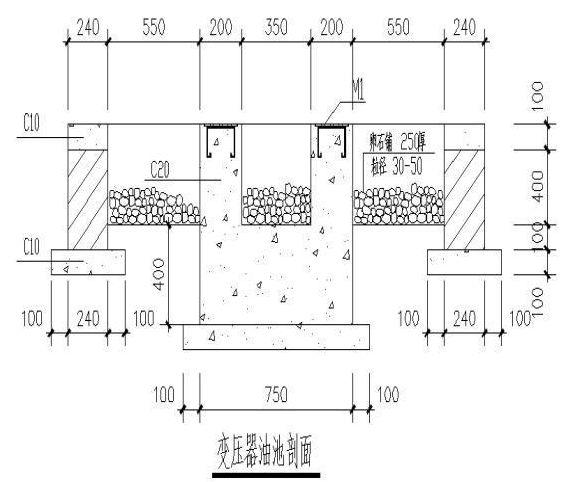

（3）可燃性油浸变压器，应设置容量为 100%变压器油量的挡油设施，或设置容量为 20% 变压器油量的挡油池；

（4）变压器室的大门一般按变压器外形尺寸加0.5m。当一扇门的宽度为1.5m及以上时，应大门上开0.8m、1.8m的小门。
