如何从箱式变电站不同结构的优势来看箱变的选择

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

如何从箱式变电站不同结构的优势来看箱变的选择

发布日期:2020-11-25 作者: 点击:

箱式变电站根据结构不同及采用元器件的不同,分为欧式箱变和美式箱变两种典型风格。那么,我们该如何从箱式变电站不同结构的优势来看箱变的选择呢?

一、从箱式变电站结构上分析

从结构上采用高、低压开关柜,变压器组成方式,这种箱式变电站称为欧式箱变。比喻为给高、低压开关柜、变压器盖了房子。

在结构上将负荷开关,环网开关和熔断器结构简化放入变压器油箱浸在油中,避雷器也采用油浸式氧化锌避雷器,变压器取消油枕,油箱及散热器暴露在空气中,这种箱式变电站称为美式箱变。比喻为变压器旁边挂个箱子。

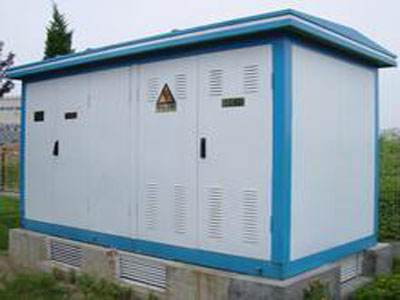

宜昌箱式变电站


二、从箱式变电站体积上比较

从体积上看,欧式箱变由于内部安装常规开关柜及变压器,产品体积较大。美式箱变由于采用一体化安装体积较小。

三、从宜昌箱式变电站保护方面对比分析

从保护方面,欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时,用熔断器的撞针使负荷开关三相同时分闸,避免缺相运行,要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护,美式箱变高压侧采用熔断器保护,而负荷开关只起投切转换和切断高压负荷电流的功能,容量较小。当高压侧出现一相熔丝熔断,低压侧的电压就降低,塑壳自动空气开关欠电压保护或过电流保护就会动作,低压运行不会发生。

总之,从整体上看,欧式箱变成本高。从产品降价空间看,美式箱变还存在较大降价空间,一方面美式箱变三相五柱铁心可改为三相三柱铁心,另一方面,美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外,占用高压室空间。
