高低压开关柜必须知道的9大知识！

 电气控制系统一般称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。具体地来说，电气控制系统是指由若干电气原件组合，用于实现对某个或某些对象的控制，从而保证被控设备安全、可靠地运行，其主要功能有：自动控制、保护、监视和测量。

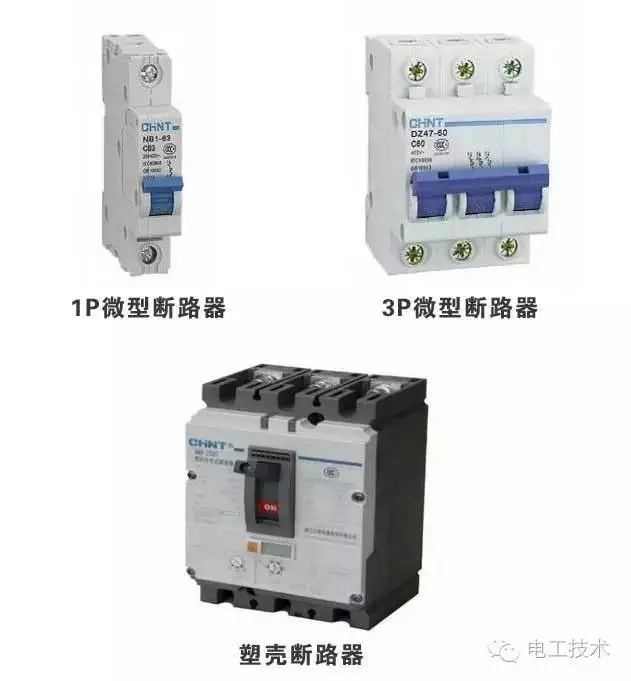

中间继电器、热继电器、断路器、接触器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，腾宇电气以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

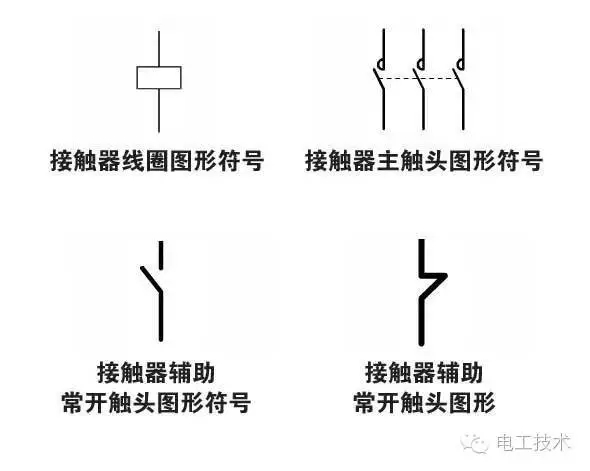

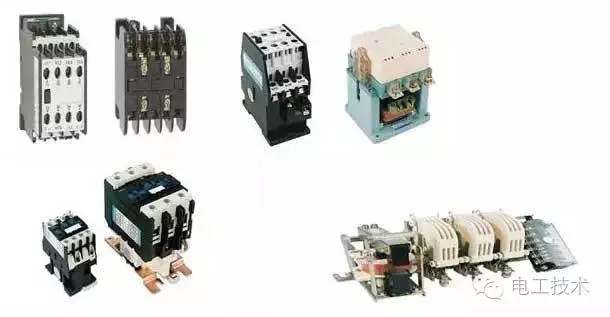

    接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM

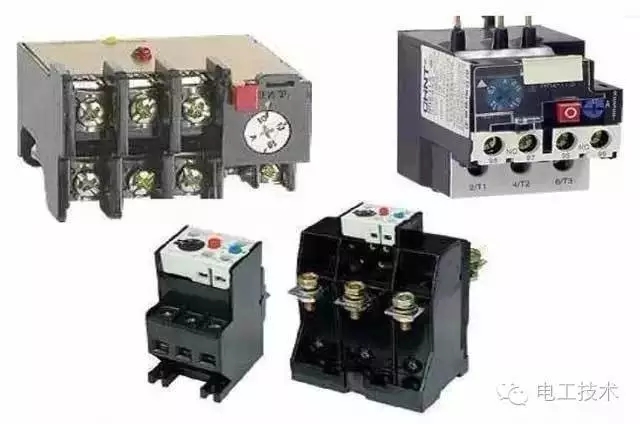

    热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

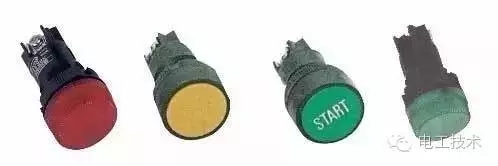

    6、指示灯

    指示灯的作用：

    （1）指示设备的运行或停止状态。

    （2）监视控制电器的电源是否正常。

    （3）利用红灯监控跳闸回路是否正常，用绿灯监控合闸回路是否正常。

    7、转换开关

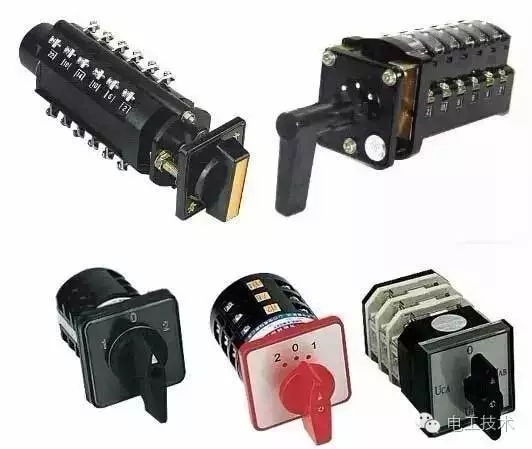

    万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。

    万能转换开关文字符号为：SA

    各触头在手柄转到不同档位时的通断状态用黑点表示，有黑点的表示触头闭合，没有黑点的表示表示触头断开。

    8、行程开关

    行程开关文字符号为：SQ

    常见行程开关图形符号为：

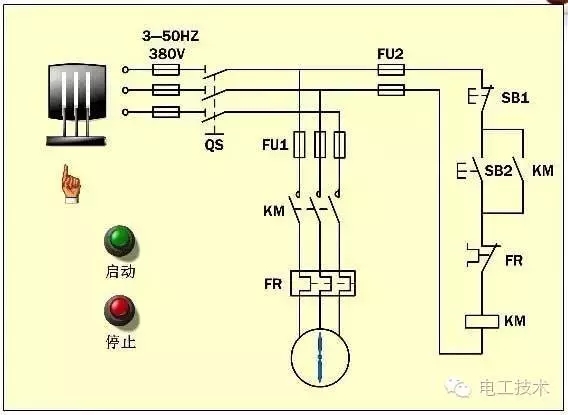

    9、电机接触器、控制方式示意图

电气控制系统必须在安全可靠的前提下来满足生产工艺要求。为此，在电气控制系统的设计与运行中，必须充分考虑系统发生各种故障和不正常情况的可能性，在控制系统中设置相应保护装置。保护环节是所有电气控制系统不可缺少的组成部分。
