MNS,GCK,GCS型低压开关柜的相关内容介绍

发布日期:2021-04-21 作者: 点击:

高低压柜开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。那么,每种抽屉式开关柜有什么区别呢?


何为抽屉式开关柜

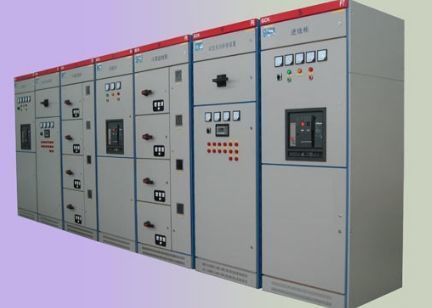

抽屉式开关柜是采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。


高低压柜,湖北高低压配电柜,宜昌箱式变电站


抽屉式开关柜区别

1 、GCS型低压开关柜

GCS型低压开关柜一般都设有清晰的3段位置,GCS型抽屉式开关柜有个较大的缺点,其结构制作,尤其是装配比较麻烦,大多采用螺栓连接,抽屉分为1/2单元、1单元、1.5单元、2单元、3单元五个系列,PC柜最多可做3个,MCC柜最多可装22个抽屉回路,主柜安装模数孔E=20mm和100mm,抽屉层高160mm,母线采用背后平置式,电缆室上下均有出线通道,面板具有分、合、试验、抽出位置的明显标志。

2 、GCK型低压开关柜

GCK型低压开关柜具有分断能力高、动热稳定性好、结构先进合理,GCK型抽屉式开关柜电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点,抽屉分为1/2单元、1单元、2单元、3单元,最多可装9个单元,柜体可装18个单元。抽屉具有合、分、试验、抽出位置,即能保证正常的工作,又可安全检修抽屉内的元件,从抽屉的推进方式上又基本上分单拨插式,双拨插式,摇进式。有的抽屉单元大多数没有清晰的3断位置,只能实现基本的连锁,大多数没有实验位置,主架安装模数孔E=25mm,GCK型抽屉式开关柜抽屉柜高度为1800mm,每一功能单元均占一独立隔室,抽屉层高200mm,但随着电气工业的发展,断路器体积越来越小,亦可水平安装。

3 、MNS型低压开关柜

MNS型低压开关柜结构为组合式,MNS型抽屉式开关柜它分为标准型和非标型,框架的全部结构件经过镀锌或采用镀锌板、进口敷铝锌板折成型材。模数孔E=25mm,通过各种联结件、自攻锁紧螺钉和8.8级六角螺栓联结,框架结构无需专用工具即能组装,柜内隔板采用分段式多功能隔离板,可使PC柜和MCC柜实现混装,抽屉层高200mm,可分为8E/4、8E/2、8E、16E、24E,MCC柜的有效高度为72E,最多可装36个出线回路。柜体外型尺寸(宽×深×高):600(800、1000)×800(600、1000)×2200,单位:毫米。


以上就是抽屉式开关柜的相关内容介绍,希望对您有所帮助。
