高低压配电柜安装规范

发布日期:2019-08-05 作者:来源于网络 点击:

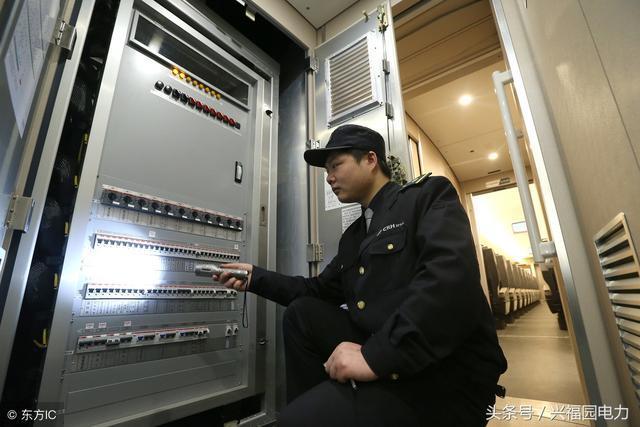

配图

1.安装前对准备工作的检查

在安装前,应检查进场道路是否畅通,必要时应修建简易运输通道与各安装点连接,施工场地布置应满足安全文明施工的要求。同时还应检查施工机具状况,确保机具状态良好。高压设备到达现场前,配电室、电缆沟、基础槽钢应已完全竣工。

1)、配电室

配电室:土建单位已经完成配电室的施工,室内装饰装修已全部完工,室内电缆沟已按设计要求全部完工,配电室符合移交条件。

2)、基础:槽钢安放位置要与配电室预留的设备风道相对应,设备离墙的最小距离必须满足规范和设计的要求。

设备到达现场:

3) 、若配电室、基础未建好,设备要有临时存放的位置,且必须做好防雨措施。

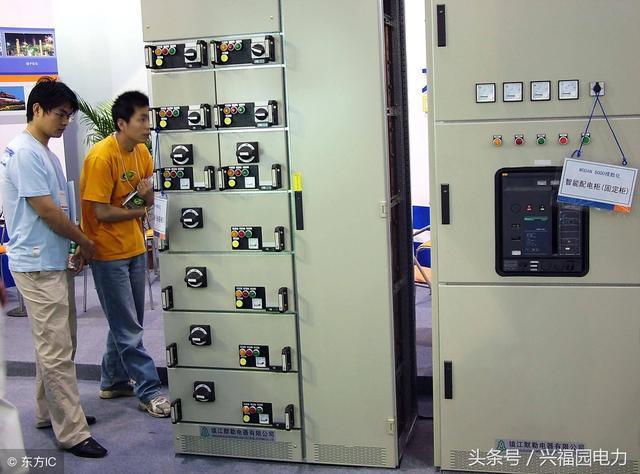

配图

2.安装

2.1各配电房门窗须严密,房内清洁。

2.2配电盘安装稳固。盘内设备与各构件间连接牢固。

2.3盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门,应以软导线与接地的金属构架可靠连接。

2.4端子箱安装应牢固,封闭良好,安装位置应便于检查,成列安装时,应排列整齐。

2.5配电盘内布线要横平竖直,螺丝不能有松动,线头接触良好。

2.6盘内各元件固定可靠无松动,触头无氧化,无毛刺。

2.7二次回路的连接件均应采用铜质制品。接线的具体要求:

2.7.1电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

2.7.2电缆芯线和所配导线的端部均应标明其回路编号;编号应正确,字迹清晰且不易脱色。

2.7.3配线整齐、清晰、美观;导线绝缘良好,无损伤。

2.7.4盘、柜内的导线不应有接头。

2.7.5每个端子板的每侧接线一般为一根,不得超过两根。

2.8 400伏及以下的二次回路的带电体之间或带电体与接地间,其电气间隙应符合规范和设计要求。

2.9使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下列要求:

2.9.1应采用多股软导线,敷设时应有适当余度。

2.9.2线束应有加强绝缘层(如外套塑料管等)。

2.9.3与电器连接时,端部应绞紧,不得松散,断股。

2.9.4在可动部位两端,应用卡子固定。

2.10引进盘、柜内的控制电缆及其芯线应符合下列要求:

2.10.1引进盘、柜的电缆应排列整齐,避免交叉,并应固定牢固,不使所接的端子板受到机械应力。

2.10.2铠装电缆的钢带不应进入盘、柜内;铠装钢带切断处的端部应扎紧;

2.10.3用于晶体管保护、控制等逻辑回路的控制电缆,当采用屏蔽电缆时,其屏蔽层应予接地;如不采用屏蔽电缆时,则其备用芯线应有一根接地;

2.10.4橡胶绝缘芯线应有外套绝缘管保护;

2.10.5盘、柜内的电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接;备用芯应留有适当余度。

2.11在绝缘导线可能遭到油类污蚀的地方,应采用耐油的绝缘导线,或采取防油措施。

2.12配电装置的安全技术要求:

2.12.1 两路及以上电源供电时,各路电源与联络开关之间应装设联锁装置(受供电部门调度者除外)。

2.12.2 10千伏室内成套设备的隔离开关和相应的断路器之间应装有联锁装置。

2.12.3 配电装置的相色排列应符合下列规定:

(1)同一配电装置内各回路相色排列应一致。

(2)硬母线应涂色,其色别为:a 相黄色;b相绿色;c 相红色;零线黑色。

(3)软母线应标明相别。

(4)配电装置间隔内的导线应留有悬挂临时接地线的位置,此处不应涂相色漆。

2.13端子板的安装应符合下列要求:

2.13.1端子板应无损坏,固定牢靠,绝缘良好。

2.13.2端子板应便于更换且接线方便。

2.13.3回路电压超过400伏时,端子板应有足够的绝缘并涂以红色标志。

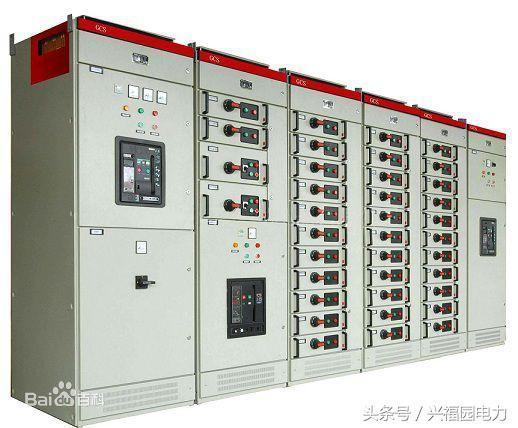

配图

兴福园电力:高低压开关柜顾名思义就是接高压或低压线缆的设备,一般供电局、变电所都是用高压柜,然后经变压器降压再到低压柜,低压柜再到各个用电的配电箱,就是把一些开关断路器之类保护器件组装成一体的电气设备,在电力设备中有着重要的作用。
