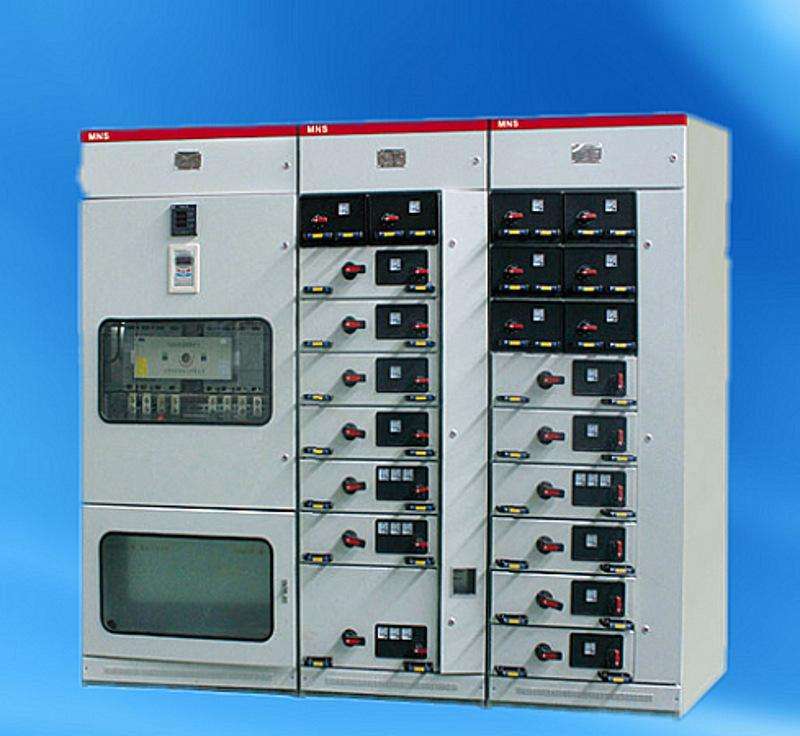

抽屉式开关柜结构设计电气性能要求

发布日期：2019-06-04 作者：来源于网络点击：

低压开关设备的整体结构设计是否合理涉及到四方面的电气性能要求：
　　
　　1、绝缘配合
　　
　　2、抗动热稳定性能
　　
　　3、提高故障电弧的保护能力
　　
　　4、温升
　　
　　①加强设备的绝缘性能，有助于提高整体抗过电压的能力。
　　
　　抽屉式开关设备的绝缘配合是按照设备的使用环境条件，安装于供电系统位置(过电压类别)，绝缘材料性能等因素决定最小电气间隙和爬电距离。绝缘材料的组别是根据材料的漏电起痕指数(CTI)的数值范围划分为4类，材料组合别Ⅰ600≤CTI;Ⅱ400≤CTI<600;Ⅲ175≤CTI<400E;Ⅳ100≤CTI<175E,低压抽屉柜的绝缘件有很多，例如：绝缘子、母线夹以及采用聚碳酸脂工程塑料制成的功能板、二次接插件等,这些都影响柜体的整体绝缘性能。有统计数字显示，我国的电器产品中有50%左右的事故是由于绝缘系统而引起的。当然，如果在系统正常运行的情况下,绝缘件只要选择适当，质量符合要求,其电气性能仍是完全能满足要求的,毕竟电压等级并不高。如果在4级污秽等级的条件下，绝缘件的选材应作为一个重点考虑，例如柜内主母线绝缘采用比标准性能高的爬电距离和电气间隙，用CTI值高的绝缘件等措施。
　　
　　②柜体动热稳定性能一直是客户放在首位考虑的。尤其是在大电流情况下，对柜体的结构强度要求很高，一旦出现短路，柜体应具备承受短路电流的能力，作为低压柜的设计人员，首先应考虑水平主母排的固定方式及位置放置。举个例子：300MW机组的大电厂低压进线电流普遍大于4000A按工艺要求主母排为3X3(100X10)，但在实际中是不会这样选取的，一般考虑单相按上下两层布置，每层2根80X10排,并且采用特制的绝缘母线夹进行固定，这样的结构设计，分散了短路电流对柜体的冲击，大大提高了柜体整体抗短路电流能力。加强螺栓连接部位的接触压力，保证螺栓连接的转矩和转角，也可抵抗短路电流的冲击。
　　
　　③为了提高设备的故障电弧保护能力，在结构内部普遍采用金属隔板隔离防范措施，对带电导体的绝缘隔离，增设泄压通道，电弧检测装置等。
　　
　　故障电弧的产生因素有多种，在这里不作讨论。IEC4397-1中对电弧保护的目的作了具体规定，最终要求就是：①防止触及相邻功能单元的危险部件;②防止固体外来物从成套设备的一个单元进入相邻的单元;③提供尽可能高的人身防护等级。为此将柜体各功能室严格分开，主要分为功能单元室、母线室(水平母线室和垂直母线室)、电缆室等三部分，既防止了事故的扩散，又便于带电检修，这是低压抽屉柜结构设计的独到之处，目的是限制电弧的产生，限制电弧的强度和持续时间。
　　
　　为了防止开关设备中产生的故障电弧对附近人员造成伤害，柜顶增设泄压装置。当故障电弧点燃时所产生的压力迫使泄压装置打开，灼热的气体排向柜顶，从而保证了人员安全。此种被动电弧保护功能是在已经发生电弧不得已采取的措施，主要是保护人身安全，但却是柜体结构设计中不可缺少的重要环节。顺便提一下,开发故障电弧防护的低压成套开关设备,并经过IEC-1641<<封闭式低压成套开关设备和控制设备故障电弧试验导则>>的验证，显得尤为重要。
　　
　　④抽屉开关设备的温升也是考查柜体结构设计的一个重要指标。柜内的温升与外壳的尺寸、外壳的安装形式、是否带通风槽以及通风槽的大小，内部水平隔板数，元器件的有效损耗及抽屉单元个数等参数有关。作为制造厂，设计院在完成产品设计定型的情况下，无法改变图纸的各种参数，在实际设计过程中有些甲方或设计院为了节省空间和设备的数量，过多地配备了抽屉的个数,虽然可以完成安装，但却忽略了柜体的温升,尤其是在夏天，如果配电室通风不好,常常在使用过程中柜内温升过高而导致设备损坏引起绝缘破环，导致短路事故。这一点应引起我们广大设计人员的注意，有必要向对方提出。
　　
　　上下通风槽的设计除了应满足温升的要求，还应考虑防护等级是否满足，IP54柜体应充分考虑降容系数，否则极易引起温升过高，另外对于企业而言也应定期做温升试验。以获得充足的数据，并对柜内结构做些必要的改进和调整。
